Выключатель кнопочный ВК-16-19

Выключатели кнопочные ВК-16-19 разработаны для коммутации электроцепей управления переменного тока напряжением 220 В (частотой 50-60 Гц) и постоянного тока напряжением 220, 110, 48, 24 В. Выключатели этого типа имеют встроенную сигнальную лампу, что позволит обеспечивать светоиндикацию процесса срабатывания.

Коммутационные устройства этого типа широко применяют для комплектации:

• электрических панелей;
• пультов управления;
• управляющих шкафов и постов;
• электрифицированных установок.

В зависимости от конкретной сферы применения устройства, выключатель может поставляться с панелью или без нее.

Работа и принцип действия

В момент нажатия на толкатель осуществляется переключение контактов. В случае, если выключатель ВК 16-19 без фиксации – толкатель возвращается в первоначальное положение после снятия усилия с толкателя и контакты также принимают исходное положение. Если устройство с механическое фиксацией, после отпускания толкатель остается в рабочем положении, и только при вторичном прикладывании усилий приходит в начальное положение. В выключателях с фиксацией электромагнитной при прикладывании усилия на толкатель, включается электромагнит, который оставляет толкатель в рабочем положении. После отключения электромагнита толкатель возвращается в начальное положение.

Режим работы выключателей повторно-кратковременный (ПВ = 40 или 60%) или продолжительный.

Рабочий ход толкателя не более 12 мм.

Коммутационная износостойкость для 1-й группы составляет 100·10³ циклов ВО; для 2-й группы - 10·10³ циклов ВО.

Механическая износостойкость выключателей составляет:

• для выключателей без фиксации и с электромагнитной фиксацией - 1·10⁶ циклов;
• для выключателей с механической фиксацией и механической фиксацией с электромагнитным сбросом - 0,5·10⁶ циклов.

Контактные выводы выключателей допускают присоединение пайкой одного медного проводника сечением до 1,5 мм².

Комплект поставки

• Выключатели кнопочные ВК-16-19
• Инструкция "Выключатель кнопочный ВК16-19.
• Техническое описание и инструкция по эксплуатации" - 1 экз.

Условное обозначение выключателя

ВК 16-19 А-ХХХХХ-40 У3, где:

• ВК – выключатель кнопочный
• 16 - серия
• 19 – ток номинальный (1А)
• А – 1я группа износостойкости
• Х – количество контактов замыкающих (0-контакты отсутствуют, 2-2 контакта, 4-4 контакта)
• Х – количество контактов размыкающих (0-контакты отсутствуют, 2-2 контакта, 4-4 контакта)
• ХХ – Элемент управляющий. Он зависит от вида основной детали (12 – прямоугольный толкатель; 15 – толкатель, который содержит сигнальную лампу)
• Х – фиксация элемента управления (0 – нет; 1 – механическая; 2 – механическая со сбросом электромагнитным; 3 – электромагнитная)
• 40 – IP40 степень защиты согласно ГОСТ 14255-69
• У3 – климатическое исполнение.

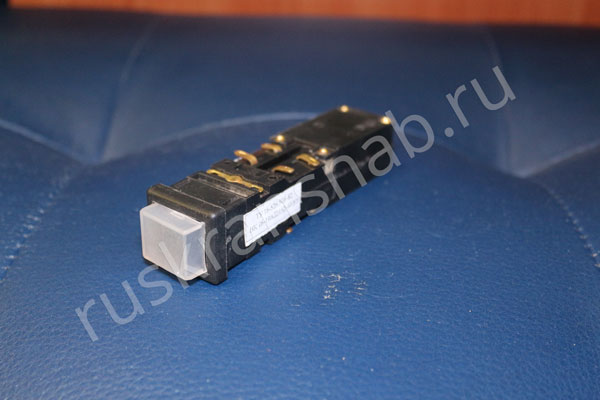

Рис. 1. Общий вид кнопки ВК-16-19А-22153-40У3

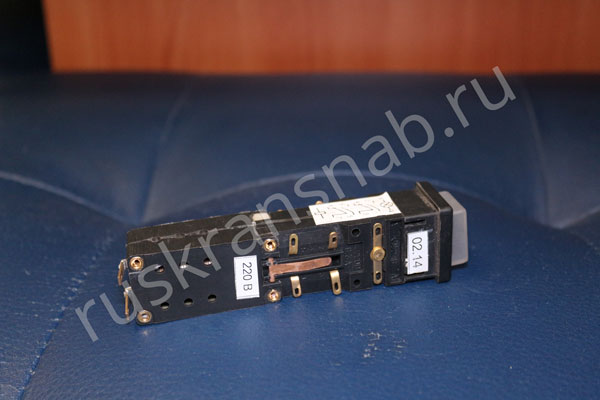

Рис. 2. Обратная сторона устройства с схемой подключения

Условия эксплуатации

• Рабочая температура +5°С…+40°С;
• Влажность воздуха при температуре +20°С до 95%;
• Высота над уровнем моря ≤ 4300м.
• Не допустимо применение в зонах опасных по газу и пыли.

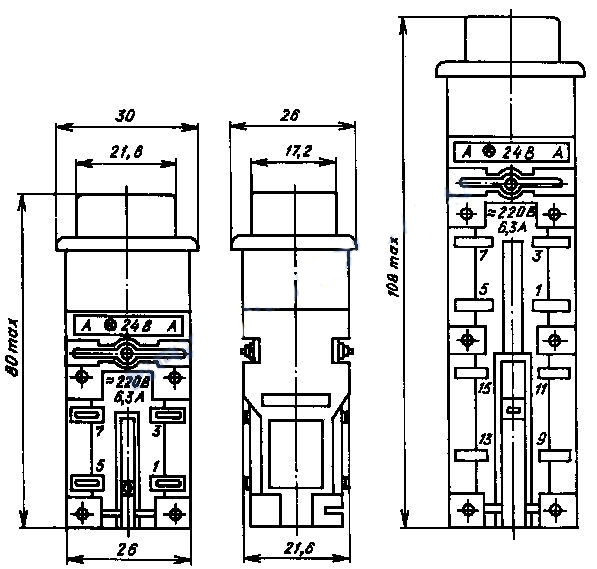

Рис.3 Габаритные и установочные размеры  выключателей ВК16-19Х22150-40У3(Т3), ВК16-19Х22151-40У3(Т3), ВК16-19Х44150-40У3(Т3) и ВК16-19Х44151-40У3(Т3)

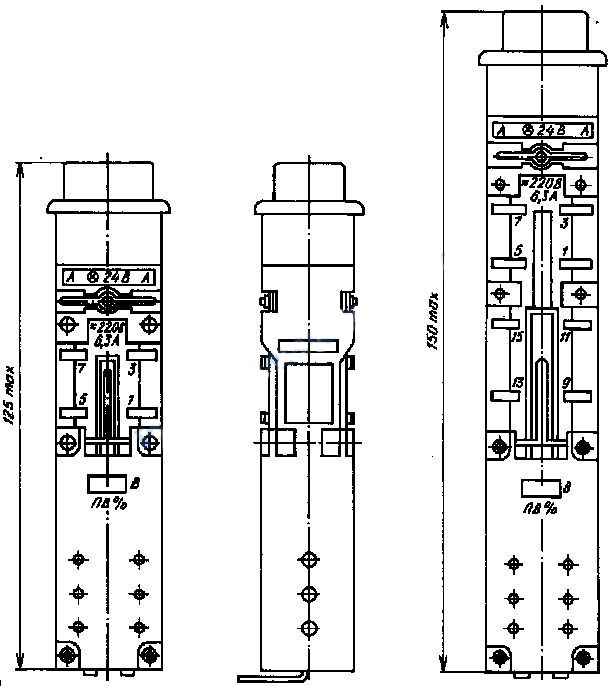

Рис.4 Габаритные и установочные размеры выключателей ВК16-19Х22152-40У3(Т3), ВК16-19Х22153-40У3(Т3) и ВК16-19Х44153-40У3(Т3)

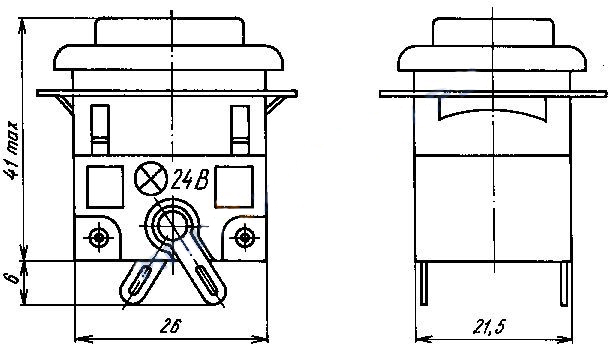

Рис.5 Габаритные и установочные и присоединительные размеры светосигнального устройства (на базе выключателя) типоисполнения ВК16-19Х00150-40У3(Т3)

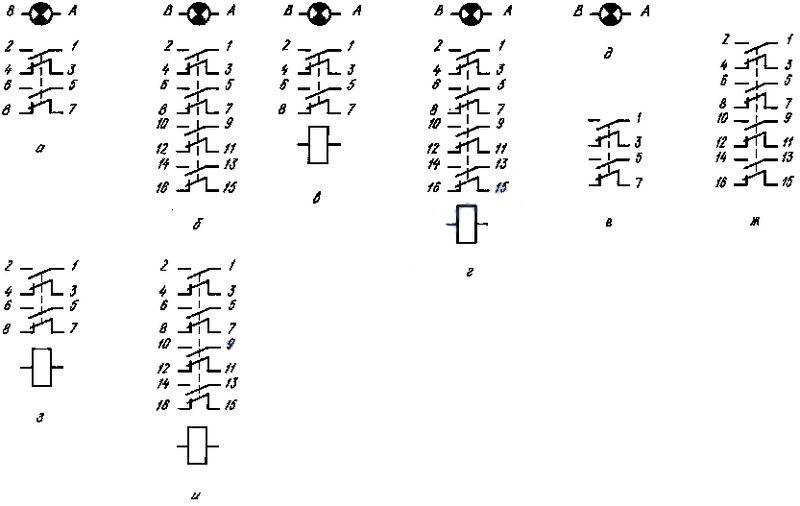

Рис.6 Электрические схемы выключателей
