Влагоотделители ВО
Влагоотделители ВО для очистки потока сжатого воздуха от водомаслянного конденсата в виде пристеночной пленки или ручья, а также твердых и жидких частиц с дисперсностью не менее 20 мкм.
Модификации
- ВО-050,
- ВО-080,
- ВО-100.
Особенности
- Рабочее избыточное давление сжатого воздуха:
- номинальное - 0,63 МПа (6,3 атм.);
- максимальное - 1,0/1,6 МПа (10/16 атм.).
- Гидравлическое сопротивление влагоотделителей 0,005 МПа (0,05 атм), не более.
| Параметры | |||
| ВО-050 | ВО-080 | ВО-100 | |
| Пропускная способность*, м3/мин | |||
|
5 | 10 | 20 |
| 10 | 20 | 45 | |
| 12 | 30 | 70 | |
| Степень сепарации по частицам размером не менее 20 мкм, %, не менее | |||
| Напряжение питания и потреб. мощность, В / Вт | |||
| конденсатоотводчика | |||
| обогревателя | |||
| Емкость конденсатосборного резервуара, л | 3,5 | 3,5 | 6 |
|
300 | 300 | 350 |
| 710 | 820 | 990 | |
| 280 | 280 | 335 | |
| 610 | 660 | 785 | |
| 315 | 315 | 315 | |
| 245 | 245 | 245 | |
| Присоединение по ГОСТ 12820 | 1-50-16 | 1-80-16 | 1-100-16 |
| Масса, кг, не более | 50 | 70 | 80 |
| * Пропускная способность указана для рабочего избыточного давления 0,63 МПа и означает количество газа приведенного к температуре +20 °C и давлению 0,1 МПа. | |||
.

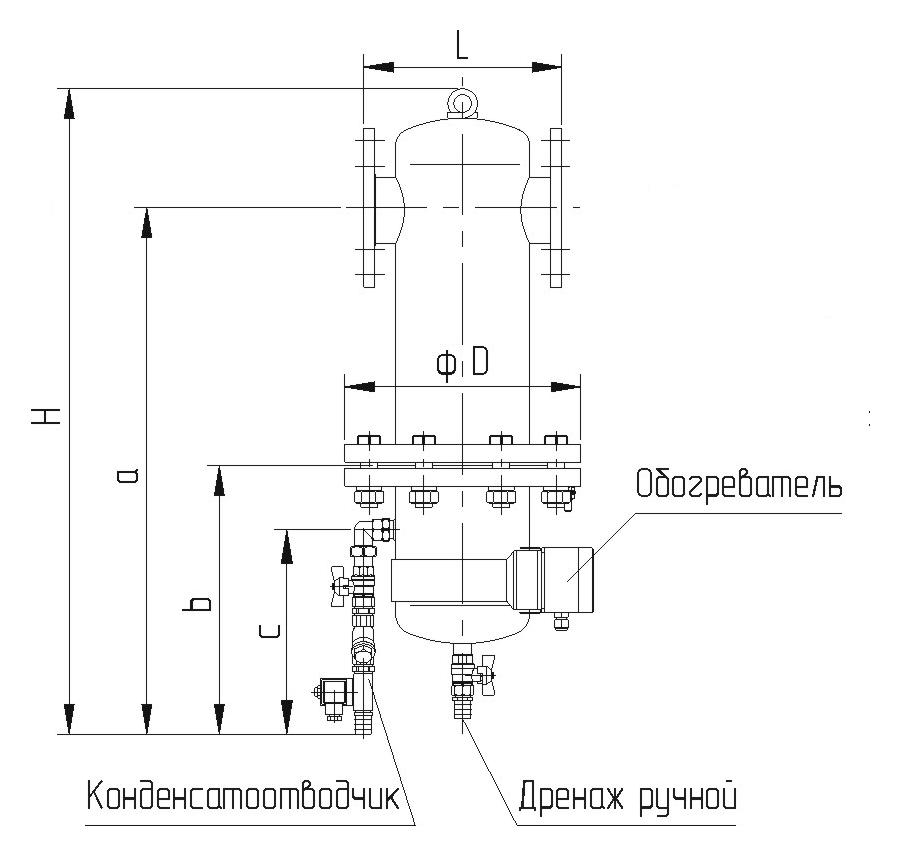

Рис.1. Схематическое изображение влагоотделителя ВО
