Влагоотделители МВО

Артикул:
4187
Обозначение:
МВО
Производитель:
ЭРСИТ
Цена по-запросу
Доставка по России и странам ЕАЭС
Варианты оплаты
В наличии

Влагоотделители МВО предназначены для очистки потока сжатого воздуха от водомаслянного конденсата в виде пристеночной пленки или ручья, а также твердых и жидких частиц с дисперсностью не менее 20 мкм.

Тип влагоотделителя Пропускная способность*, м3/мин Размеры, мм Под приварку *Пропускная способность указана для рабочего избыточного давления 0,63 МПа и означает количество газа приведенного к температуре +20 °С и давлению 0,1 МПа.
Технические характеристики
Параметры
МВО-150 МВО-200 МВО-250 МВО-300 МВО-400 МВО-500
Условный проход патрубков (Ду), мм 150 200 250 300 400 500
минимальная 60 80 125 230 320 610
номинальная 75 120 205 290 575 750
максимальная 95 150 250 350 670 900
Емкость конденсатосборного резервуара, л 3,5 3,5 6 6 6 6
L 730 750 950 1400 1500 1500
H 785 795 885 1015 1330 1330
D 280 335 425 530 945 980
a 510 555 625 675 825 825
b 315 315 335 335 335 335
c 245 245 245 245 245 245
Присоединение по ГОСТ 12820 1-150-16 1-200-16 1-250-16
Масса, кг, не более 95 110 225 305 560 610

Эксплуатация

Оптимальными условиями для использования влагоотделителей МВО являются:

  • температура окружающей среды не более +100,
  • атмосферное давление 0,8 МПа.

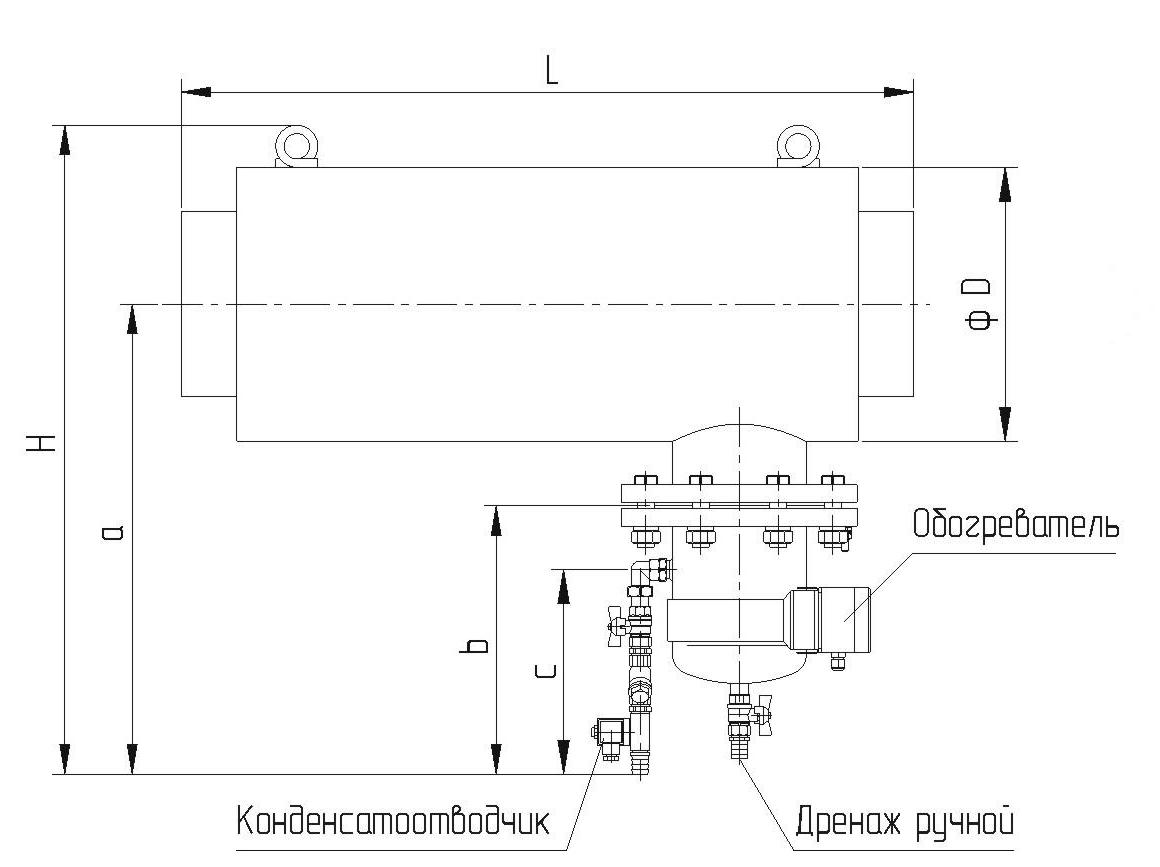

Общий вид влагоотделителей МВО

Рис.1. Общий вид влагоотделителей МВО
