Вектор К63

Комплект Вектор К 63 - это коммутатор, который используется вместе с прибором Вектор 2.0М.

Вектор К63 – точный прибор, позволяющий реализовывать схемы по реактивной и активной мощности, частот, импеданса, напряжения, силы тока, коэффициента мощности, угла сдвига фаз.

Область применения

Измерительные лаборатории, предприятия энергетического комплекса, монтажные и наладочные организации, промышленные предприятия.

Лицевая панель измерительного комплекта

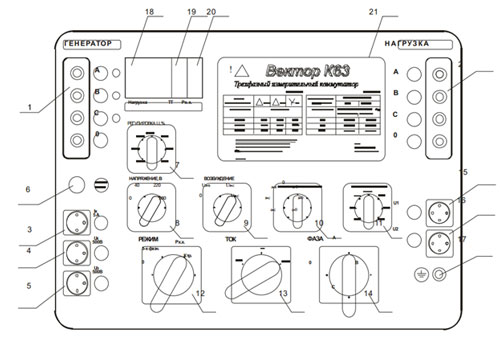

Общий вид лицевой панели трехфазного измерительного комплекса

1. клеммы подключения питающего кабеля («Генератор»);
2. клеммы подключения кабеля от объекта измерений («Нагрузка»);
3. разъем подсоединения кабеля «Ix5А» от прибора «Вектор-2.0М»;
4. разъем подсоединения кабеля «Ux» от прибора «Вектор-2.0М»;
5. разъем подсоединения кабеля «Uo» от прибора «Вектор-2.0М»;
6. предохранитель 8 А, 220 В;
7. ключ регулировки напряжения в режиме Рхх;
8. ключ установки величины напряжения в режиме Рхх;
9. ключ подачи напряжения возбуждения в режиме Рхх;
10. ключ установки перемычки на соответствующих фазах разъема «U2» в режиме Рхх, или измерения напряжения на соответствующих фазах «U2» в режиме Ктр.;
11. ключ измерения напряжения на соответствующих фазах разъема «U1» в режиме Ктр и определения группы соединения;
12. ключ выбора режима измерений;
13. ключ выбора величины измеряемого тока;
14. ключ выбора фазы, по которой производятся измерения;
15. разъем «U1» подключения к обмотке высокого напряжения при измерении Ктр.;
16. разъем «U2» подключения к обмотке низкого напряжения в режиме Ктр., или Рхх
17. клемма заземления коммутатора;
18. защитный входной 3-х фазный автомат 63А;
19. автомат (5А) защиты первичной обмотки ТТ;
20. автомат (5А) защиты встроенного трансформатора питания от перегрузки или неверной установки перемычек в режиме Рхх.;
21. таблица технических характеристик комплекта и схем измерений в режиме Рхх.

Технические характеристики

 Рабочими климатическими условиями для прибора являются:

• Колебания температуры окружающего воздуха °С -10 ...+40
• Относительная влажность воздуха при температуре 25°С (верхнее значение)
• Атмосферное давление, кПа 60...106,7
