Ваттметры Д5104, Д5105, Д5106, Д5107
Ваттметры Д5104, Д5105, Д5106, Д5107 предназначены для измерения мощности в однофазных электрических цепях переменного и постоянного тока, а также для поверки менее точных приборов.

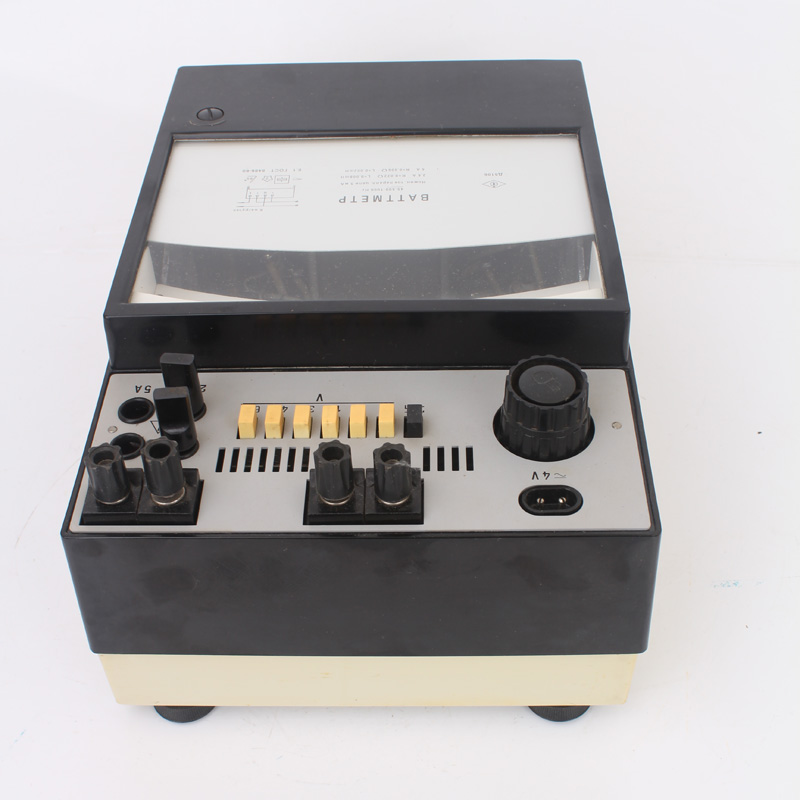

Рис.1 Ваттметры Д5104, Д5105, Д5106, Д5107
Условия эксплуатации
Ваттметры предназначен для работы в умеренном климатическом поясе, с нормальными температурами. Она должна быть в диапазоне от 10 до 35 градусов. Влажность воздуха при работе прибора не должна превышать 80%. Также существует возможность изготовления приборов класса 04.1. Это означает, что их можно применять в условиях тропического климата при более высоких температурах. Использоваться он должен в закрытых, хорошо кондиционируемых помещениях с температурой, не превышающей 45 градусов.
Технические характеристики
- Класс точности - 0,1
- Габаритные размеры прибора - (205 ± 1,45) х (290 ± 1,6) х (135 ± 2,0) мм.
- Масса не превышает 4,3 кг.
| Условное обозначение | Номинальный ток | Конечное значение диапазона измерений, W, для номинальных напряжений | Область частот | ||||||
| 35 В | 75 В | 150 В | 300 В | 450 В | 600В | нормальная | рабочая | ||
| Д5104 | 100 мА | 3 | 7,5 | 15 | 30 | 45 | 60 | 45 до 65 Гц | Св. 65 до 500 Гц |
| 200 мА | 6 | 15,0 | 30 | 60 | 90 | 120 | |||
| Д5105 | 0,5 А | 15 | 37,5 | 75 | 150 | 225 | 300 | ||
| 1 А | 30 | 75,0 | 150 | 300 | 450 | 600 | |||
| Д5106 | 2,5 А | 75 | 187,5 | 375 | 750 | 1125 | 1500 | ||
| 5 А | 150 | 375,0 | 750 | 1500 | 2250 | 3000 | |||
| Д5107 | 5 А | 150 | 375 | 750 | 1500 | 2250 | 3000 | ||
| 10 А | 300 | 750 | 1500 | 3000 | 4500 | 6000 | |||
Комплект поставки
- Ваттварметр модификации Д5104, Д5105, Д5106 или Д5107 – 1 шт.
- Трансформатор – 1 шт. для питания цепи осветителя.
- Козырек – 1 шт.
- Лупа – 1 шт.
- Штепсель – 2 шт. в составе ваттварметра.
- Лампа ОП4-4-2 – 3 шт.
- Техническое описание и инструкция по эксплуатации – 1 экз.
- Паспорт – 1 экз.
