Устройство ВЗУ-01

Производитель:
Компания «РЭК»
Наличие:Под заказ
  • Описание

    • Вводно-защитное устройство ВЗУ-01 разработано для защиты радиоэлектронной аппаратуры от высоких токов или перенапряжений грозового (индустриального) происхождения, воздействия больших токов.

    Устройство используется во внешних воздушных линиях, подземных и подвесных кабельных системах.

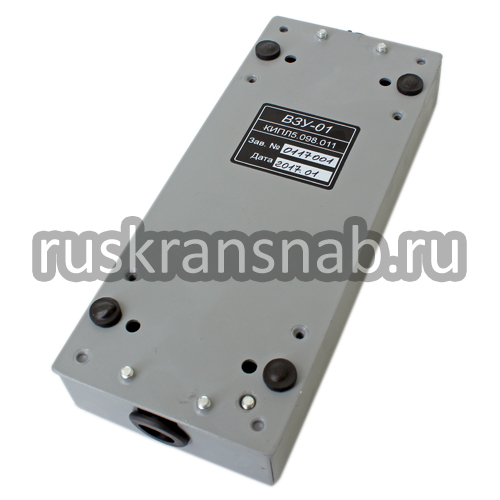

    Маркировка устройства ВЗУ-01

    Рис. 1 - маркировка ВЗУ-01

    Технические характеристики

    Наименование параметра

    Значение

    Число плат защиты

    1

    Число линий защиты

    3

    Максимальное рабочее напряжение в линии, В

    150

    Максимальный рабочий ток в линии, А

    6,3

    Напряжение, В



    Погасания

    75±10

    Пробоя

    350±60

    Скорость понижения напряжения, В/мкс

    1200

    Климатическое исполнение согласно ГОСТ 15150

    УХЛ

    Категория размещения согласно ГОСТ 15150

    4.2

    Группа механического исполнения согласно ГОСТ7516.1-90

    М13

    Следует помнить, что эксплуатация устройства ВЗУ-01 с незаземленным корпусом категорически запрещена.

    Корпус прибора при помощи клеммы защитного заземления надежно соединяется проводом, минимальное сечение которого 2,5 мм2, с контуром грозозащитного заземления. В случае, когда грозозащитное заземление отсутствует, можно соединить с общим контуром защитного заземления.

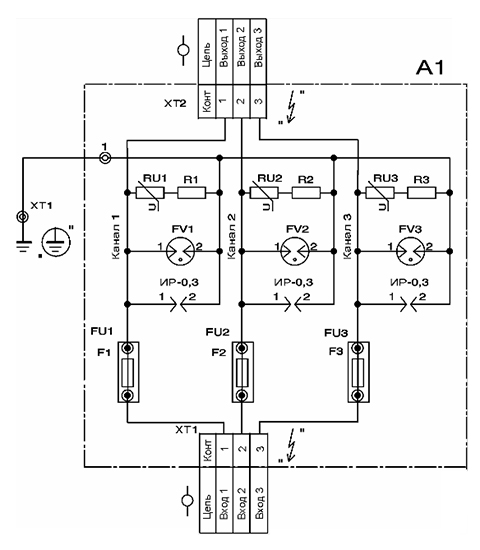

    Принципиальная электрическая схема защитного устройства ВЗУ-01

    Рис. 2 - принципиальная электрическая схема устройства ВЗУ-01

    Комплект поставки

    В комплект поставки изделия входит:

    1. Вводно-защитное устройство ВЗУ – 1шт;
    2. Самонарезающий винт 4,2х16 – 4шт;
    3. Комплект упаковки;
    4. Техническая документация: паспорт – 1шт.

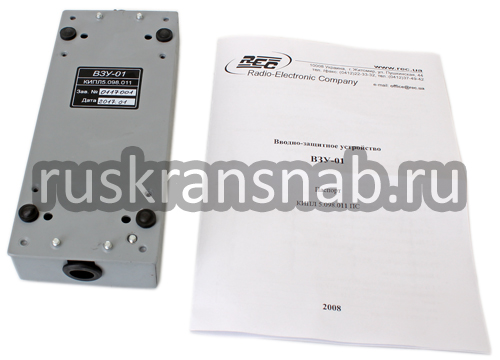

    Вводно-защитное устройство ВЗУ-01 и паспорт

    Рис. 3 - ВЗУ-01 и паспорт
