Устройство УПС-3
Устройство УПС-3 предназначено для контроля уровня загрузки лифта.
Область применения
Устройство используется машиностроительными предприятиями, механическими заводами и др.
Типы устройств УПС-3:
- количество датчиков на лифтовые канаты – 3-6;
- количество датчиков под кабину лифта – 4;

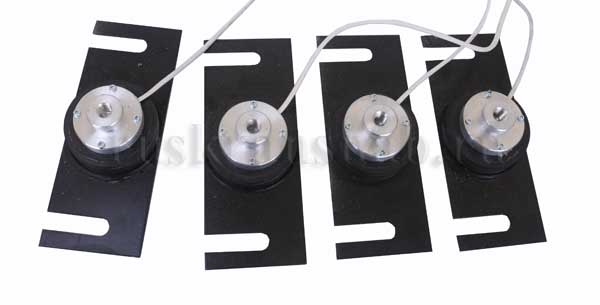

Рис. 1. УПС-3 с 4-мя датчиками под пол кабины лифта
Прибор с датчиками под пол используется в лифтах с неподвижными полами, и выдержкой груза в 1т, 630кг, 400 кг.
|
НПП нетто |
не более 1000 кг |
|
НПП брутто |
не более 2300 кг |
|
НмПП |
20 кг |
|
Уровень потребляемой мощности |
10 ВА |
|
Значение питания |
220/50 В/Гц, при ±10%/±1Гц |
|
Колебания температуры |
-20+50 ˚С |
|
Предел допустимой погрешности |
± 1% |
|
Уровень защиты датчика ПВТ-Л |
IP67 |
|
Уровень защиты прибора ВП-Л |
IP20 |
|
Уровень защиты соединительной коробки |
IP5 |
|
Комплектующие |
Габариты |
Вес , кг |
||
|
Высота, мм |
Ширина, мм |
Длина, мм |
||
|
Соединительный кабель |
16 |
32 |
5000 |
0,32 |
|
Соединительная коробка |
24 |
26 |
52 |
0,05 |
|
Прибор ВП-Л |
32 |
115 |
135 |
0,35 |
|
Датчик ПВТ-Л |
50 |
80 |
200 |
0,72 |
УПС-3 с датчиками на канаты лифта
Грузоподъемность УПС-3 с датчиками калибруется под грузоподъемность лифта индивидуально.

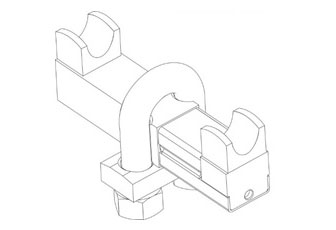

Рис. 2. УПС-3 с датчиками на канаты лифта
|
НПП нетто |
не более 1000 кг |
|
Уровень точности |
1,0 |
|
Норма допустимой погрешности |
±1 |
|
Значения уровня питания |
2,5 В- 12 В |
|
РКП |
2 мВ/В при -0,5/+0,2 |
|
Значение сопротивления |
400 Ом |
|
Уровень защиты оболочки |
IP67 |
|
Значение предельной нагрузки от НПП |
150 % |
|
Значение разрушающей нагрузки |
200 % |
|
Колебания температур окружающей среды |
- 35 + 70 °С |

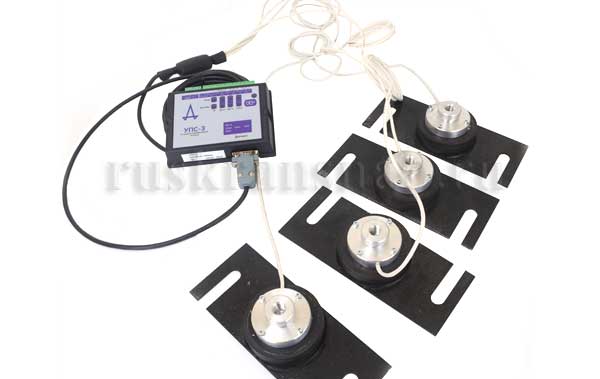

Рис. 3. Вид устройства
Комплектация датчика УПС
- Кабель соединительный, 0,32 кг, 5000*32*16 мм;
- Коробка соединительная 0,05 кг, 52*26*24 мм;
- Прибор ВП-Л 0,35 кг, 135* 115*32 мм;
- Датчик на канаты 0,30 кг, 126*22*60 мм.
