Устройство проверки токовых расцепителей автоматических выключателей УПТР-1МЦ предназначены для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей с номинальным током до 350А включительно с диапазоном выходных токов до 5000А переменного тока посредством подачи определённой величины синусоидального тока частоты 50 Гц на расцепитель и замером времени его прохождения. Кроме того, УПТР могут быть использованы для проверки релейных защит.

Устройство и работа

УПТР-1МЦсостоит из регулировочного (БР) и нагрузочного (БН) блоков. Блок регулировочный БР содержит автоматический выключатель включения сети ВК, схему синхронизации СС, автотрансформаторный регулятор напряжения РН и схему измерения СИ. Блок нагрузочный БН содержит нагрузочный трансформатор ТН и измерительный трансформатор тока ТТ.

При работе блоки БР и БН соединяются двумя кабелями. Вход ТН через Х2 соединен с выходом РН, выход трансформатор тока ТТ через «Х1» соединен с входом СИ, проверяемый расцепитель от 25А и выше подключается к шинам «Ш-1» и «Ш-2» нагрузочного блока, а расцепитель до 25А подключается к клеммам «Кл 1» и «Кл 2».

Выходные параметры УПТР устанавливаются соответствующими переключателями на панели управления. Конструктивно блоки БР и БН выполнены в прочных стальных корпусах для размещения при работе на горизонтальных поверхностях и снабжены ручками для переноски.

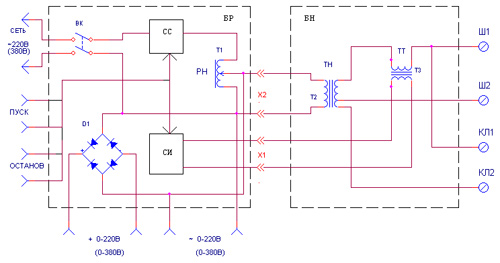

Рис.1. Структурная схема УПТР-1МЦ

Технические характеристики

Напряжение питания - 220 В

Максимальная длительность формируемого тока на основных выходах Ш1-Ш2
Диапазон силы тока, А	Ручное управление, сек.	Автоматическое управление, сек.
УПТР-1МЦ	УПТР-1МЦ	Все модели
500	7200	0,2 (0,5)
850	500	0,2 (0,5)
1500	180*	0,2 (0,5)
2000	90*	0,2 (0,5)
3750	30*	0,2 (0,5)
5000	-	0,2 (0,5)

а) ручной – длительно (определяется оператором),
б) автоматический – 200 мс, 500 мс

Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2 для всех моделей УПТР
Диапазон силы тока, А	Ручное управление, сек.	Автоматическом управление, сек.
8…80	420	0,2 (0,5)
80…100	300	0,2 (0,5)
100…150	120	0,2 (0,5)
150…200	-	0,2 (0,5)

Приведенная погрешность измерений в рабочих условиях не более 5%, как для измерителя тока, так и для измерителя времени.
Габаритные размеры блоков:
- Блок нагрузочный - 370х270х200 мм
- Блок регулировочный - 430х260х180 мм
