Устройство МРЗС-05Л

Обозначение:
МРЗС-05Л
Производитель:
Киевприбор
Наличие:Под заказ
  • Описание

    • Устройство микропроцессорное МРЗС-05Л используется на присоединениях 150 - 6 кВ , работающих с изолированной или компенсированной нейтралью в качестве основной или резервной защиты и автоматики .

    Функциональные возможности

    Устройство МРЗС-05Л обеспечивает:

    • четырех ступенчатую максимальную токовую защиту,
    • двухступенчатую защиту минимального напряжения,
    • двухступенчатую защиту максимального напряжения,
    • защиту обратной последовательности ( контроля обрыва фаз ),
    • дуговую защиту,
    • автоматическое повторное включение присоединения ( АПВ четырехкратного действия ),
    • резервирование при отказе выключателя ( УРОВ ),
    • автоматическое включение резерва ( АВР),
    • контроль цепей включения и отключения выключателя,
    • контроль коммутационного ресурса выключателя,
    • обеспечение функции " Готовность к телеуправлении ( ТУ )",
    • технический учет электроэнергии .
    Технические характеристики
    Параметры Значение
    Величина напряжения постоянного тока: 155…255 В
    Значение напряжения переменного тока: 60…245 В
    Диапазон токов короткого замыкания: 0,8…150 А
    Предельное значение потребляемой мощности: -дежурный режим: -выдача команд: 3 Вт 5 Вт
    Продолжительность возможного провала напряжения: не более 500 мс
    Выход на рабочий режим: 0,35 с
    Ток односекундной термоустойчивости: 50Iн
    Минимальный промежуток времени срабатывания токовой защиты: 0,01 с

    Исполнение

    Устройство МРЗС-05Л выпускается в двух вариантах:

    • с передним присоединением (АИАР.466452.001-32.2)
    • с задним присоединением (АИАР.466452.001- 12.2).

    Конструктивно устройство представляет собой кронштейн с размещенными в нем блоками закрытый кожухом. На кожух крепиться передняя панель прибора, на которой размещена клавиатура, USB-разъем (для подключения к ПК), светодиодные индикаторы, дисплей. Устройства с задним присоединением предназначены для установки в шкаф. Устройства с передним присоединением предназначены для установки на стенку или панель.

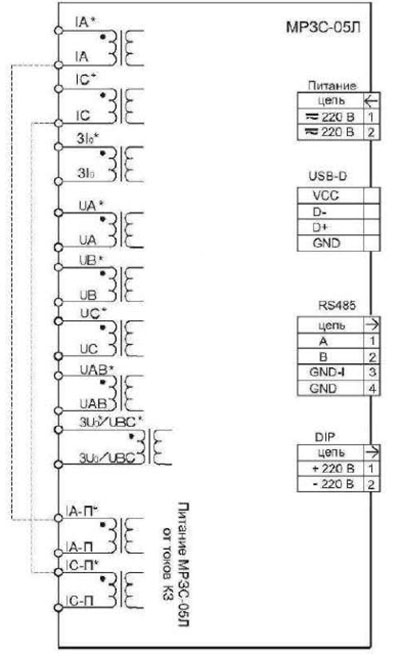

    Рис.1. Упрощенная схема подключения МРЗС-05Л (12),(32) -1
    Рис.1. Упрощенная схема подключения МРЗС-05Л (12),(32) -1
