Устройство контроля и повторного запуска эл. двигателя (УКПЗЭ-2)

Устройство контроля и повторного запуска эл. двигателя (УКПЗЭ-2) предназначен для контроля работы двигателя и управления повторным запуском, в случае самопроизвольного отключения пусковой аппаратуры при снижении напряжения в сети.

Режимы работы

• измерение величины напряжения в сети пускового аппарата ;
• контроль включения/отключения пускового аппарата ;
• контроль разрешения для повторного запуска электродвигателя ;
• контроль контактов отключения "СТОП1/СТОП2/ТРЗ/ГАО" ;
• контроль понижения напряжения на катушке пускового аппарата ;
• контроль восстановления напряжения на катушке пускового аппарата ;
• режим повторного запуска электродвигателя с преждевременной задержкой по времени ;
• хранение информации о включении и выключении электродвигателя, протокола срабатываний сигналов, а также накопление количества включений и самозапусков электродвигателя ;
• режим программирования параметров ;
• сохранение в энергонезависимой памяти всех устанавливаемых параметров устройства ;
• светодиодная сигнализация работы устройства.

Допускается применение устройства при каждом из перечисленных режимов в отдельности.

Устройство обеспечивает контроль и повторный запуск при совместной работе с магнитным пускателем или контактором, катушка которого питается напряжением 220 В частотой 50 Гц, а также может применяться в комплексе с другой пусковой аппаратурой в режиме поочередного запуска электрических машин.

Основными потребителями являются предприятия и организации, эксплуатирующие электрические машины.

Климатическое исполнение - УЗ по ГОСТ 15150-69.

УКПЗЭ разработано на базе микроконтроллера. Согласно алгоритму программы и заданным условиям выполняется обработка и анализ измеряемого сигнала, после чего определяется сигнал управления.

Для возможности программирования задач и параметров, а также хранения информации используется энергонезависимая память микроконтроллера. В состав устройства входит микросхема часов реального времени. При отсутствии питания микросхема питается от литиевой батареи.

Заводом изготовителем данной микросхемы, гарантировано десятилетнее хранение данных и выполнения роли часов без подачи питания.

Контролируемые сигналы подаются на входные каналы АЦП.

Для перепрограммирования параметров устройства в схему встроен стандартный интерфейс RS-485.

Технические характеристики

• напряжение питания : ~ 120..245 В, 50 Гц ;
• потребляемая мощность, ВА : не более 3 ;
• точность измерения, В : 1 ;
• нелинейность, % : не более 1,5% в диапазоне от 120 до 240 В ;
• контроль напряжения на катушке пускателя : ~ 125..250 В, 50 Гц ;
• контроль сигнала разрешения : ~ 125..250 В, 50 Гц ;
• контроль контактов отключения КО1…КО4 : ~ 125..250 В, 50 Гц ;
• коммутируемый ток катушки аппарата, А
  • длительно : не более 6 ;
  • кратковременно (до 0,1 с) : не более 15 ;
• время выдержки до самозапуска, с : от 0 до 55 ;
• время разрешения для самозапуска, с : от 1 до 60 ;
• длина кабельных соединений, м : до 40 ;
• интерфейс для программирования и диагностики : RS232/RS485 ;
• температура окружающей среды, °С : от -25 до +55 ;
• корпус : металлический ;
• габаритные размеры, мм : 150 х 125 х 55 ;
• масса, кг : не более 0,5 ;
• степень защиты : IP44 ;
• средний срок службы, лет : 10 ;

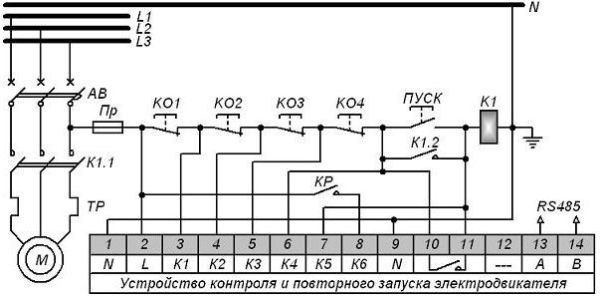

Схема подключения

Устройство и работа

Устройство смонтировано в металлическом корпусе.

Схема выполнена на печатной плате.

На лицевую панель выведены следующие элементы :

• сетевой выключатель питания устройства ;
• светодиодный индикатор, сигнализирующий режим работы ;
• разъем (RS232) для связи устройства с ПЭВМ (ноутбуком).

В нижней части корпуса расположен кабельный зажим для прокладки соединительных проводов к винтовым клемам устройства, расположенным на печатной плате.

Диагностика и программирование параметров устройства выполняется при помощи ПЭВМ (ноутбука) оснащенного специальной программой. Скачать программу (595 kb).

Программируемые параметры устройства :

• установка контроля каждого сигнала в отдельности - ДА/НЕТ ;
• установка задержки времени до самозапуска, сек - от 0 до 55 ;
• установка времени разрешения самозапуска, сек - от 1 до 60 ;
• установка пониженной величины напряжения на катушке пускателя ;
• установка восстановленной величины напряжения на катушке пускателя ;
• калибровочный коэффициент устройства ;
• режим работоспособности устройства с помощью ПЭВМ (ноутбука).

Контроль и управление осуществляется следующим образом :

• если величина напряжения на катушке пускателя достигла или стала ниже установленной пониженной величины (УПВ), происходит запись сигнала понижения напряжения сети в память контроллера, при этом контроллер фиксирует положение пускателя, состояния кнопок и контактов отключения (КО) ;
• если на устройство поступил сигнал отключения или включения двигателя, в этом случае происходит следующая запись в энергонезависимую память путем смещения и замены старой записи на новую, следующими блоками :
  • двигатель - отключен/включен ;
  • состояние "КО1", "КО2", "КО3", "КО4" ;
  • запись нормы напряжения - "ДА/НЕТ" ;
  • запись понижения напряжения - "ДА/НЕТ" ;
  • напряжени на катушке пускателя, В ;
  • дата и время отключения ;
• если напряжение на катушке пускателя достигло установленной нормируемой величины, в этом случае происходит следующее :
  • контроллер анализирует последние данные, хранящиеся в энергонезависимой памяти ;
  • вырабатывает сигнал включения пускателя через промежуток времени, в случае, если пускатель ранее отключился от понижения напряжения ;
• если произошло отключение пускателя при помощи контактов отключения, в этом случае устройство не осуществит управление пуском после восстановления напряжения ;
• устройство также определяет промежуток времени с момента отключения двигателя до восстановления напряжения и согласно запрограммированным данным выполняет управление или игнорирует если время разрешения для самозапуска истекло ;
• перед подачей сигнала управления, устройство проверяет наличие сигнала разрешения повторного запуска, если он запрограммирован ;
• при каждом включении двигателя, устройство выполняет учетную запись в энергонезависимую память, которая содержит следующую информацию :
  • накопление общего количества включений электродвигателя ;
  • накопление количества самозапусков электродвигателя ;
  • дата и время начала накопления учетной записи, которую можно просмотреть и обнулить при помощи ПДП или ПЭВМ.

Примечание. Сигнал разрешения может применяться в групповых пусках двигателей, при которых требуется поочередный запуск электрических машин с целью уменьшения посадки напряжения в следствии пускового режима.
