Усилитель УПДС-3М
Усилитель диспетчера УПДС-3М (УТС 216.00.00.00) усиливает разговорные токи. УПДС-3М является составляющей распорядительных станций поездной диспетчерской связи и имеет тональный вызов. Так же усилитель УПДС-3М применяют как установку громкоговорящей связи и используют на железнодорожных станциях, на крупных промежуточных пунктах.
Усилитель УПДС-3М обеспечивает двухстороннее усиление разговорных токов и регулировку усиления при приeме и передаче.
Допустимые условия эксплуатации
Оптимальная рабочая температура для усилителя УПДС-3М от 0 до +40 °С. Используют в закрытом взрывобезопасном помещении.
|
Наименование параметра |
Значение |
|
Климатическое исполнения |
УХЛ |
|
Категория размещения по ГОСТ 15150 |
4 |
|
Масса, кг |
1,5 |
|
Размещение |
Горизонтальная поверхность |
|
Напряжение усилителя УПДС-3М, В |
24 ± 2,4 |
|
Ток, мА |
150 |
|
Работа при снижении питания, В |
12 |
|
Сопротивление на выходе, кОм |
1,5 |
|
Степень защиты |
ІР30 |
|
Габаритные размеры, мм |
225х225х90 |

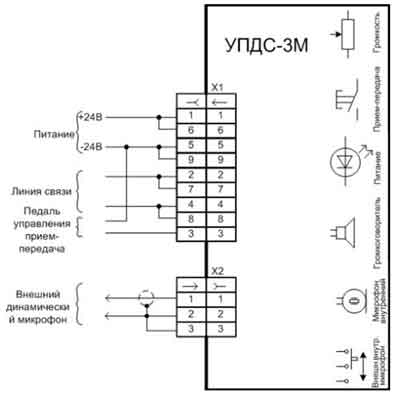

Рис. 1. Внешние подключения Усилителя диспетчера УПДС-3М
