Указатель УЖК-5
Указатель УЖК-5 работоспособен в диапазоне рабочих температур от -45 до +50°C и предназначен для измерения количества жидкого кислорода и азота.
Гарантии
Наше предприятие гарантирует соответствие качества указателя УЖК-5 требованиям действующей технической документации при соблюдении потребителем условий и правил эксплуатации, хранения и транспортирования, установленных эксплутационной документацией.
Гарантийный срок 1 год 6 месяцев со дня изготовления.
| Наименование | Шифр | Количество |
| 1. Указатель жидкого кислорода или азота | УЖК-5 | 1 |
| 2. Гайка накидная | 2СДУ5-68 | 2 |
| 3. Ниппель | 2СДУ5-67 | 2 |
| 4. Колпачек | 2М-80-47 | 2 |
| 5. Винт | ВД-20-118 | 4 |

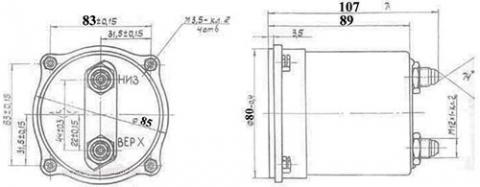

Рис.1. Габаритные и присоединительные размеры указателя УЖК-5
|
Диапазон измерения:
|
от 0 до 1250 от 0 до 890 |
| Допустимая погрешность показаний, кг, не более | ±25 |
| Вариации показаний при нормальной температуре, кг, не более | 25 |
| Герметичность корпуса при одновременном создании в корпусе и в чувствительном элементе давления, равного 2,5 кгс/см2, спадение давления в течении 5 минут, кгс/см2, не более | 0,02 |
| Перегрузочное давление в течении 5 минут, кгс/см2 | 0,5 |
Вибропрочность в течении 30 минут вибрации:
|
4 30 |
| Масса указателя без монтажных деталей, кг, не более | 0,480 |
Эксплуатация
В процессе эксплуатации, а также при разборке, сборке, регулировке и поверках указателя УЖК-5 должно быть исключено попадание масла в чувствительный элемент и корпус указателя.
Для этого перед сборкой все детали и узлы, предварительно промытые в бензине и просушенные, тщательно обезжириваются 50-процентной смесью спирта с эфиром, а все проверки на давление производятся сжатым азотом или сжатым воздухом через очищающие и контрольные фильтры.
После каждой проверки контрольный фильтр осматривается и в случае обнаружения в нем следов масла, указатель подлежит разборке.
В процессе эксплуатации для обеспечения герметичности прибора, в случае необходимости, производить подтяжку резьбового кольца и гаек на штуцерах.
