Трансформатор ТР-3
Трансформатор розжига ТР-3 разработан для зажигания легкофракционного газообразного и жидкого топлива в теплопроизводящих технологических установках, таких как котлоагрегаты, теплогенераторы, обжиговые печи и аналогичные установки. Розжиг происходит методом дугового искрообразования.
Преимущества трансформатора
- Малые габаритные размеры и масса;
- Простота монтажа и эксплуатации;
- Широкий перечень оборудования, на котором возможно применение данных трансформаторов.
Технические характеристики
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
180 – 260 |
|
Вид тока питающей сети |
Переменный |
|
Частота тока, Гц |
47 – 63 |
|
Напряжение на выходе (вторичная обмотка), кВ |
8 - 10 |
|
Максимальная потребляемая мощность, ВА |
10 |
|
Максимальное время непрерывной работы, мин |
3 |
|
Время обязательного простоя между циклами работы, мин |
3 |
|
Масса, кг не более |
0,2 |

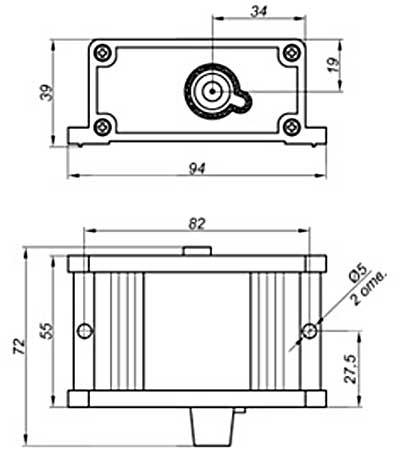

Габаритные размеры
Рис. 1. Габариты трансформатора ТР-3
Устройство и принцип действия
Трансформатор выпускается в металлическом корпусе. Передняя и задняя панель изготовлены из пластика.
ТР-3 оснащен сетевым кабелем и специальным разъемом, необходимым для подключения высоковольтного провода.
На корпусе предусмотрены два отверстия для крепления.
В комплект поставки дополнительно включены: высоковольтный провод и насвечник, предназначенный для совместного использования со свечами зажигания разного вида.
Условия эксплуатации
Трансформаторы розжига ТР-3 возможно использовать при следующих условиях:
- Допустимая температура окружающей среды: +5…+50°С;
- Оптимальная влажность воздуха: 30 – 80%;
- Допустимое атмосферное давление: 84 – 106,7 кПа;
ТР-3 располагают в закрытых помещениях, где отсутствуют значительные колебания температуры, попадание брызг и агрессивные вещества в воздухе.
