Токосъемник 13080117

Токосъемник к троллейному токоподводу 13080117 применяется для обеспечения электропитанием подвижных потребителей.

Данные токосъемники могут применяться на замену устаревших серий ТК и ТКН.

Преимущества токосъемника

Токоприемники 13080117 обладают рядом преимуществ:

• Для сопротивления ударным нагрузкам разработана усиленная конструкция;
• Изоляторная часть оснащена дополнительным усилением;
• Токосъемники данной серии можно применять для вертикального и горизонтального расположения троллеи;
• Довольно широкий диапазон рабочих положений: 300-160мм;
• Применены электрощетки, изготовленные из улучшенного материала, что обеспечивает наиболее легкой скольжение;
• Изготавливаются из качественных материалов: 13080117 – из Ст3сп с порошковой покраской RAL 7032; 13080118 – из нержавеющей стали.

Модификации

• Токосъёмник 13080117 к троллейному токоподводу
• Токосъёмник 13080118 к троллейному токоподводу

Рис. 1 - общий вид токосъемника 13080117

Рабочее положение – это положение токосъемника, при котором достигается необходимое контактное нажатие.

Габаритные и присоединительные размеры

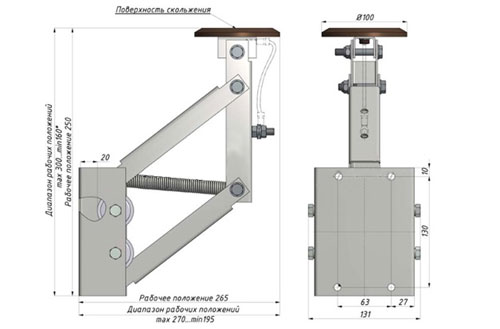

Рис. 2 - габаритные размеры токосъемника 13080117

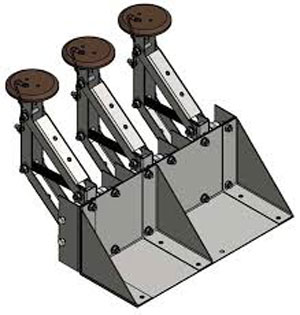

Рис. 3 - кронштейн К13080117.С

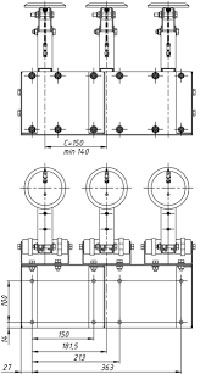

Рис. 4 - габаритные размеры кронштейна токоприемника 13080117

Кронштейн токосъемника в комплект поставки не входит и заказывается отдельно.

Размер С – соответствует межцентровому расстоянию троллеи. Минимальный размер 140 мм, базовый – 150 мм. Обязательно указывается при заказе.

В случае необходимости передачи тока величиной 160А, применяют по два токосъемника на каждую фазу.

Рис. 5 - токосъёмник к троллейному токоподводу 13080117 и паспорт
