Тиристорная станция управления ТСУ-5Л
Станция управления микроклиматом ТСУ-5Л предназначается для постепенного повышения или снижения частоты вращения электроприводов вытяжных вентиляторов, предназначенных для автоматизированной регулировки температуры воздуха на птицеводческих, животноводческих и других сельскохозяйственных помещениях.
Функциональные возможности
- Наличие возможности подключения удалённой аварийной сигнализации.
- Включение в систему теплогенерирующего устройства.
- Изменение температуры несколькими способами.
- Наличие в системе пары внутренних температурных датчиков.
- Осуществление цикличного режима работы.
- Возможность управления в ручном или автоматизированном режиме.
Условия эксплуатации
Тиристорная станция управления ТСУ-5Л работает при температуре воздуха в пределах от +10°C до 40°C, при максимальной влажности воздуха не свыше 80% при +20°C.
|
Параметр |
Значение |
|
Номинальное напряжение силовой цепи |
3x380 В |
|
Допустимое отклонение номинального значения входного напряжения |
±10% |
|
Номинальный ток |
40 А |
|
Номинальная частота силовой цепи |
50 Гц |
|
Диапазон регулирования выходного напряжения |
не менее 40 - 100% |
|
Мощность, потребляемая системой управления |
не более 40 Вт |
|
Отклонение температуры воздуха от заданного значения, вызывающее изменение выходного напряжения от наименьшего значения до наибольшего значения |
не более 4°C |
|
Коэффициент полезного действия, %, не менее |
не менее 98% |
|
Степень защиты |
IP54 |
|
Габаритные размеры блока регулятора (Д x Ш x В) |
240 x 400 x 500 мм |
Принцип работы
Работа станции такого типа заключается в получении сигналов от температурных датчиков, анализе полученной информации и сравнение её с заданными параметрами. При отклонении температуры от установленных пределов, прибор подаёт команду на включение вентиляционной системы либо на включение в работу теплогенерирующего устройства.

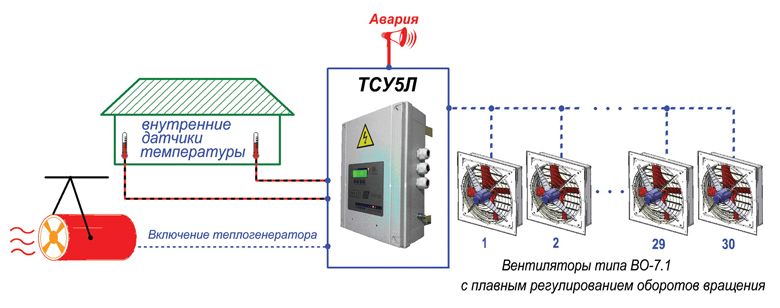

Структурная схема станции ТСУ-5Л
