Термовентиль 22ТРВ-40
Вентиль терморегулирующий 22ТРВ-40 предназначен для автоматического регулирования степени заполнения испарителей отечественных холодильных установок холодильным агентом фреон 22 в зависимости от перегрева паров этого агента на выходе из испарителя.

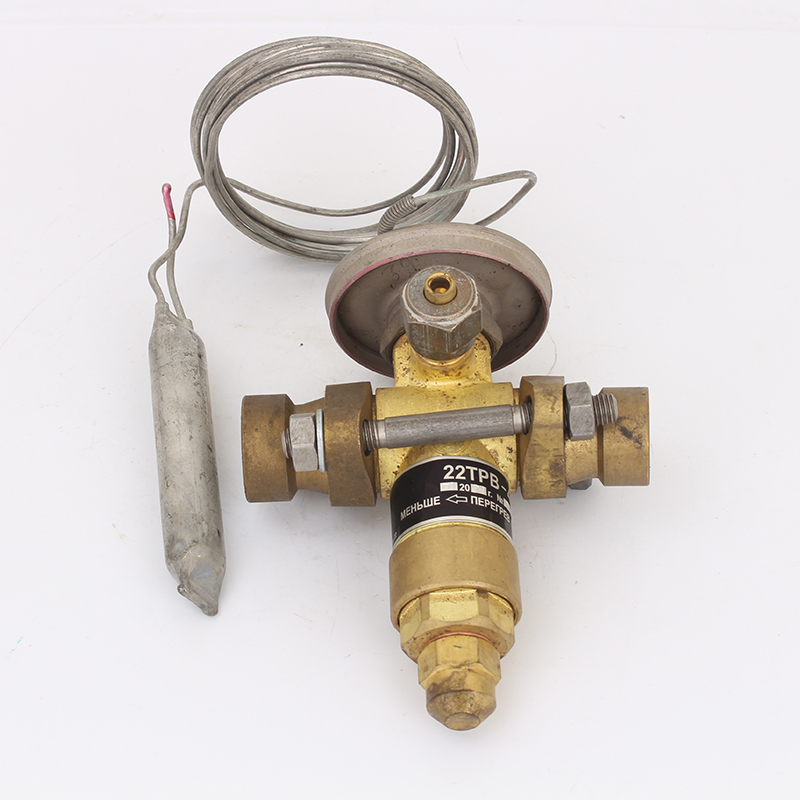

Рис.1 Вентиль 22ТРВ-40
Область применение
Вентиль терморегулирующий широко используется:
- в холодильных машинах МКТ, МВТ для промежуточного хладоносителя.
- в холодильных машинах МКВ, МВВ для охлаждения продуктовых камер.
- в системах кондиционирования воздуха: кондиционеры КСА, КА и др.
| Параметры | Значения |
| Величина производительности: | от40 тыс. ккал/час |
| Диапазон температур кипения: | от -20°С до +20°С |
| Предельное значение температуры конденсации: | +60°С |
| Применяемая охлаждающая жидкость: | Фреон-22 |
| Тип используемого вентиля и способ его монтажа: | мембранный / гаечный под отбортовку |
| Вес устройства: | не больше0,5 кг |
Устройство и работа
Термовентиль выполнен из прочного металлического коррозионностойкого сплава. Корпус имеет крестообразную форму, образованную цилиндрическими частями. Такая конструкция ориентирована на удобство и надежность монтажа в конструкцию испарителей.
Вентиль 22ТРВ-40 позволяет организовать регулирование уровня наполнения объема испарителя фреоном-22 в автоматическом режиме. В качестве регулировочных параметров используется степень перегрева паров фреона-22 при их выводе из испарителя.

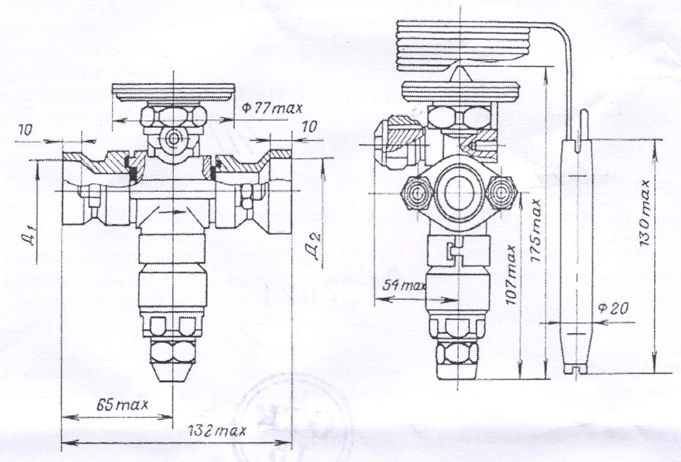

Рис.2 Габаритные размеры вентиля 22ТРВ-40
