Тахогенератор К5А7, К10А6-00
Тахогенераторы К5А7, К10А6-00 предназначены для преобразования вращения вала в выходное напряжение (электрический сигнал).
Тахогенератор постоянного является коллекторной машиной постоянного тока, которая работает в генераторном режиме и имеет независимое возбуждение или возбуждение при помощи постоянных магнитов. Конструктивно тахогенератор отличается от машин постоянного тока малыми габаритными размерами.
Основным преимуществом тахогенераторов является их малая масса и габаритные размеры.

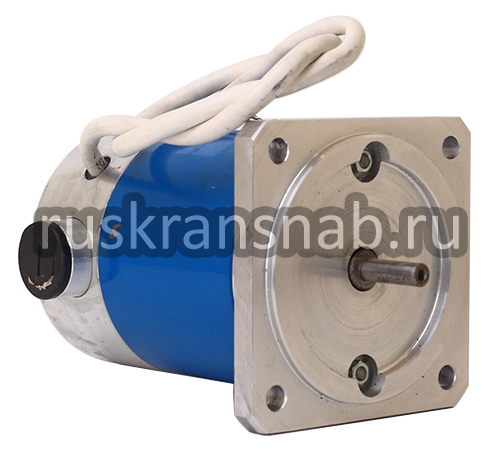

Рис. 1. Тахогенератор К10А6-00 - общий вид
Основные требования
Требования которые предъявляются тахогенераторам:
- Большая крутизна исходящей характеристики;
- Линейность исходящей характеристики;
- Минимальное число пульсаций напряжения непосредственно на коллекторе.
Область применения
Данное оборудование широко применяется в системах управления и автоматических устройствах как безинерционный элемент. Также возможно его применение в качестве абсолютного дифференциатора, но только в системах, где величина выхода является углом поворота.
|
Наименование параметра |
Значение |
|
|
К10А6-00 |
К5А7-00 |
|
|
Габаритные размеры, мм |
90х126 |
65х120 |
|
Масса, кг не более |
1,6 |
0,75 |
|
Число оборотов, 1/мин |
0 – 6 000 |
|
|
Напряжение при 1000 об/мин, В |
80 |
20 |
|
Ток, мА |
20 |
0,2 |
|
Сопротивление нагрузки, Ω |
24х103 |
6х105 |
|
Отклонение линейное, % |
1 |
|
|
Влияние величины пульсации, % |
0,5 |
|
|
Степень защиты по корпусу |
IP40 |
|
|
Момент инерции, кг/м² |
1,1х10-4 |
2,8х10-5 |
|
Класс изоляции |
В |
|
|
Допустимая рабочая температура, °C |
-50…+50 |
|
Габаритные и присоединительные размеры

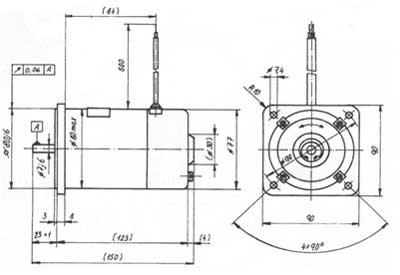

Рис. 2. Габаритные размеры К10А6-00

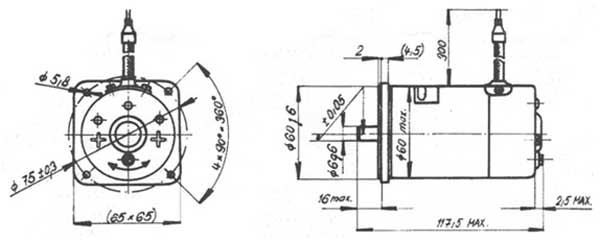

Рис. 3. Габаритные размеры К5А7-00

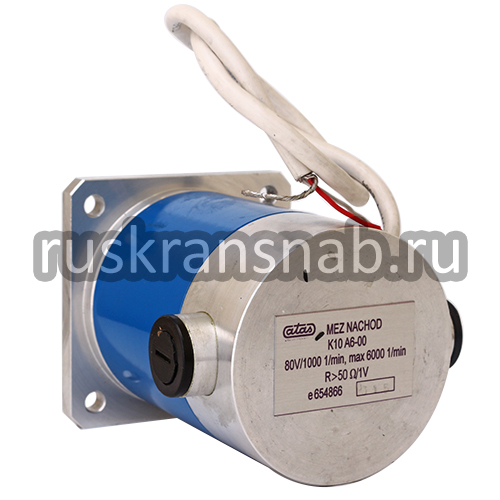

Рис. 4. Маркировка
