Стоп-устройство СУ-1, СУ-1М, СУ-3

Стоп-устройство типа СУ-1 и СУ-1М используется для блокировки всасывающего коллектора или передвижения механизма топливоподачи в положение «СТОП» в момент возникновения электрического управляющего сигнала. Чаще всего применяются как исполнительное стоп-устройство в системах автоматизации судовых и общепромышленных дизелей.

Модификации стоп-устройства

Модификация прибора зависит от напряжения питания (12В или 24В), вида подвода питания (Н-при помощи штепсельного разъема, С – при помощи сальникового ввода) и присутствия в конструкции микропереключателя.

На данный момент существуют следующие модификации:

• СУ-3-24 ВМН – штепсельный разъем и микропереключатель;
• СУ-1М-12 ВМН, СУ-1-24 ВМН, СУ-1-12 ВМН, СУ-1М-24 ВНМ – штепсельный разъем и микропереключатель;
• СУ-1М-ВН, СУ-1-24-ВН, СУ-1-12-ВН, СУ-1М-24ВН – без микропереключателя, штепсельный разъем.

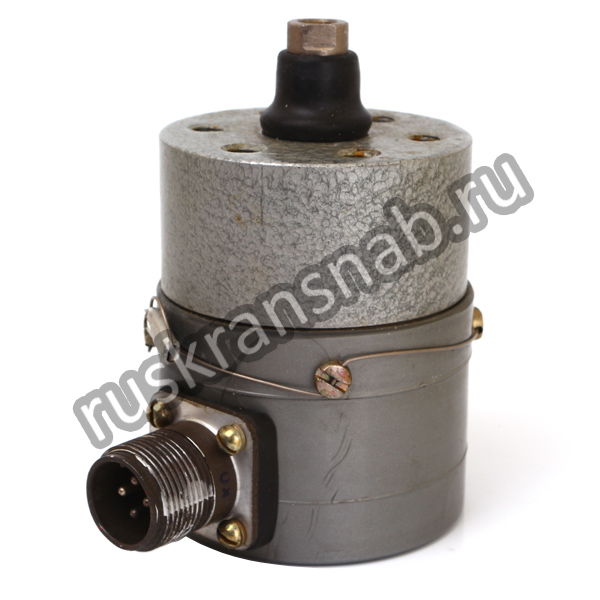

Рис.1 - стоп-устройство СУ-1М

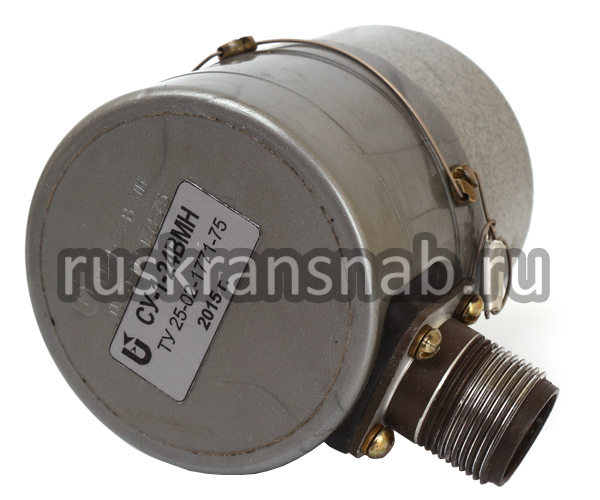

Рис.2 - вид сбоку СУ-1М-24ВМН

Устройство и принцип действия

Устройство СУ-1 является электромагнитным механизмом. Конструкция СУ-1 состоит из прямоходового магнита, микропереключателя и защитного колпака.

Работа стоп-устройства заключается в следующем: В момент подачи питания на катушку электромагнита якорь втягивается во внутрь под действием магнитного поля. В конце передвижения якоря при помощи толкателя приводится в действие микропереключатель. После этого микропереключатель обесточивает катушку. Для возвращения якоря в исходное положение применена пружина.

Устанавливается стоп-устройство при помощи хомута за корпус или через отв. М8h 11.

Гарантии производителя

Производитель предоставляет гарантию на стоп-устройство в течении 2-х лет, но не более 8 000 часов со дня ввода в эксплуатацию.
