Стенд проверки блоков УМЗ, БТЗ-З, ПМЗ, БКЗ-3МК
Стенд используется для проверки блоков УМЗ, БТЗ-З, ПМЗ и БКЗ-3МК, используемых в коммутационных аппаратах взрывозащищенного исполнения с напряжением до 1200 В и частотой 50 и 60 Гц.
Принцип работы стенда:
Укомплектован прибор модулем для настройки и проверки блоков и источника питания, магазином сопротивления и зажимами. Питание стенда происходит от трансформатора ТV3, мощность которого 50 ВА.

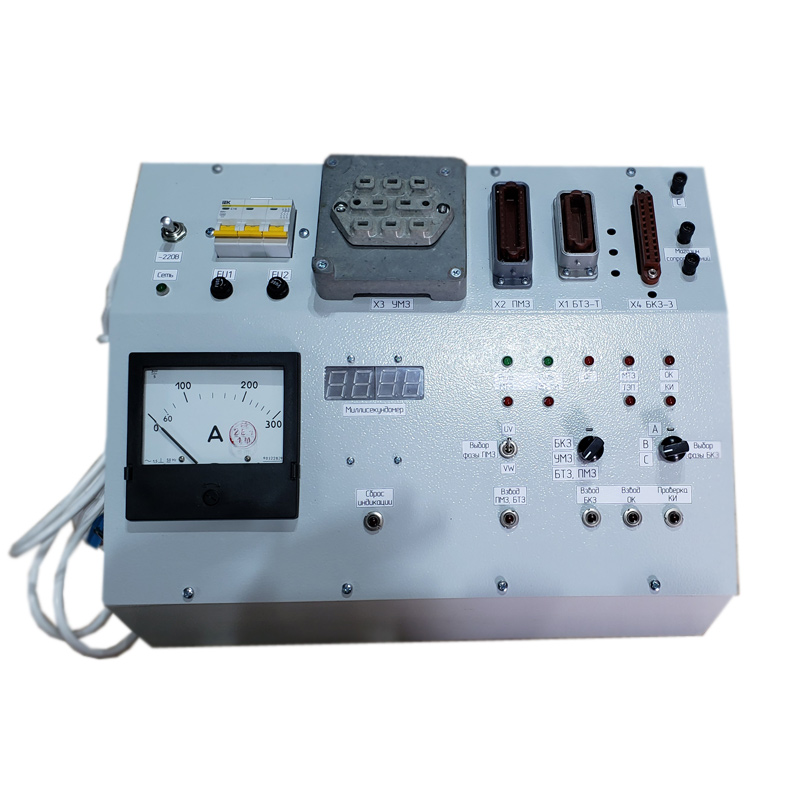

Рис. 1. Общий вид стенда контроля и проверки
Контроль величин тока происходит от трансформатора ТA7.
Светодиоды HL1…HL15 обеспечивают напряжение вторичной цепи, сигнализацию и контроль состояния блока.
Переключателями SА2, SА3 и SA5 регулируется режим измерения и режим индикации срабатывания блока.
Проверка третьего канала токовой защиты осуществляется с помощью переключателей A1 и SA4.
Для подключения к миллисекундомеру на стенде имеются клеммы.
| Парпметры | Значения |
| Уровень номинального напряжения цепей вторичного питания | 36/12/0…7 В |
| Значение потребляемой мощности | 4,0 кВА |
| Значение номинального напряжения сети при частоте 50 Гц | 220 В |
Подготовка стенда к работе:
Перед процессом эксплуатации стенд обязательно должен пройти внешний осмотр. Напряжение подается с помощью автоматического выключателя при условии отсутствия внешних повреждений.
