Стенд испытательный высоковольтный СВС-50М
Стенд высоковольтный стационарный СВС-50М используется для определения испытаний изоляционных материалов таких как: резиновые перчатки, боты, электроинструмент и другие, посредством измерений переменным током с высоким напряжением и промышленной частотой в пределах 0-50 кВ.

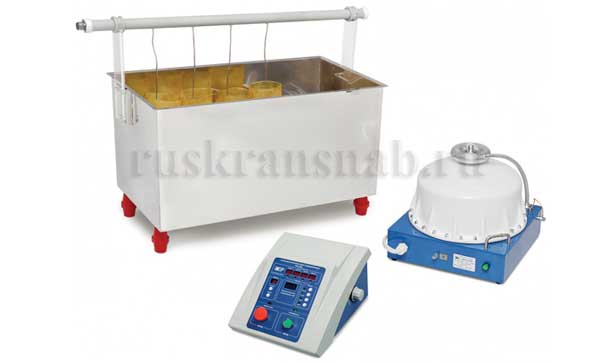

Рис. 1 . Общий вид высоковльтного стенда
Технические характеристики:
|
Значение частоты в сети |
50±2 Гц |
|
Значение напряжения питающей сети |
220±22 В |
|
Наибольшее значение потребляемой мощности |
2 кВА |
|
Число источников переменного тока |
1 |
|
Наибольшее значение выходного напряжения |
50 кВ |
|
Погрешность в измеряемых диапазонах |
3 % |
|
Значение выходного напряжения |
50 мА |
|
Значение максимального измеряемого тока |
9,99 мА |
|
Размеры ванны |
390х820х390 мм |
|
Вес сухой ванны |
10 кг |
|
Размеры блока управления |
390х320х200 мм |
|
Вес блока управления |
14 кг |
|
Размеры блока напряжения |
390х370х330 мм |
|
Вес блока напряжения |
25 кг |
|
Вес |
60 кг |
Условия эксплуатации:
Стенд СВС-50 может быть использован только в отапливаемых помещениях. Условия эксплуатации:
- Колебания температур окружающей среды от 1 до +40 °С;
- Значение относительной влажности: 80% при температуре +25 °С;
- Уровень атмосферного давления: 84,0 – 106,7 (630 – 800) кПа (мм. рт. ст.)
Комплект стенда
В комплект поставки сиенда входят:
- Вставка плавкая ВП2-1 – 2 шт;
- Заземляющий провод длиной 4 м – 2 шт;
- Высоковольтный провод длиной 4 м- 1 шт;
- Кабель с концевым выключателем и фонарем – 1 шт;
- Измерительный кабель длиной 4 м- 1 шт;
- Сетевой кабель длиной 1,8 м- 1 шт;
- Блок высоковольтный БВИЭГ-50М – 1 шт;
- Ванна для испытаний – 1 шт;
- Блок управления- 1 шт.
