Стационарные пирометры СМОТРИЧ-8

Артикул:
477
Обозначение:
СМОТРИЧ-8
Производитель:
ПАО «Электротермометрия»
Цена по-запросу
Доставка по России и странам ЕАЭС
Варианты оплаты
В наличии

Стационарные пирометры частичного излучения «СМОТРИЧ-8» предназначены для бесконтактного измерения температуры в различных технологических процессах. Также обеспечивают широкий спектр сервисных функций, которые помогают контролировать качество продукции, уменьшить энергозатраты.

Стационарные пирометры состоят из пирометрического (ПП) и измерительного (ПВ-6) преобразователей, соединенных между собой электрическим кабелем.

Технические характеристики
Тип и исполнение ПП Диапазон измеряемых температур, °С Обозначение номинальной статической характеристики ПП Рабочий спектральный діапазон, мкм Предел допускаемой основной погрешности Показатель визирования (номинальное значение) Рабочее расстояние, мм приемника Тип приемника
ПЧП-161 900-2400 ІПЧ-24 4,8-5,2 ±1 % 1/100 1000±20 пироэлектрик

ПЧД-131
00
01
02
03
05
06

800-1300
1000-2000
1500-2500
450-750
600-1300
1100-1700

ДК-13
ДК-20
ДК-25
ДГ-7,5
ДГ-13
ДГ-17

0,7-1,1
0,7-1,1
0,7-1,1
0,8-1,8
0,8-1,8
0,8-1,8

 ±1,0 %

1/100
1/200
1/300
1/50
1/200
1/300

 1000±20 фотодиод

ППТ-131
00
01
03
05
07

100-400
300-600
400-1500
900-2000
1000-2500

РФ-4А
РФ-6А
РК-15А
РК-20А
РС-25А

0,4-9,0
0,4-9,0
0,4-4,0
0,4-4,0
0,4-2,5

± 6°С
+ 8°С
+ 1,0 %
±1,0 %
±1,0 %

1/20
1/25
1/50
1/100
1/100

 1000±20 термобатарея

Схема пирометрического преобразователя ПП

Рис.1 Схема пирометрического преобразователя ПП

D - длина датчика

L - диаметр датчика

Функциональные возможности

Стационарный пирометр обеспечивает следующие сервисные функции:

  • измерение и цифровая индикация текущего, максимального, минимального или среднего значения температуры, измеренного за заданый промежуток времени t;
  • цифровая индикация максимального или минимального, или разницы между максимальным и минимальным значениями температуры, измеренного с момента включения пирометра;
  • установка и цифровой контроль значения излучательной способности объекта от 0,1 до 1,0 с дискретностью 0,01;
  • наличие интегратора со сменным временем интегрирования от 0 до 100 с;
  • наличие детектора максимальных значений с устанавливаемым временем обновления информации от 0 до 100 с;
  • возможность повышения разрешающей способности за счет сужения границ температурного диапазона;
  • трехпозиционный релейный регулятор с установкой значений «меньше» — «зона» — «больше» с допустимой электрической нагрузкой 220 В, 50 Гц, 0,5 А;
  • цифровой выход на компьютер через интерфейс RS-232 или RS-485 по заказу;
  • аналоговый выход по току 4-20 мА.

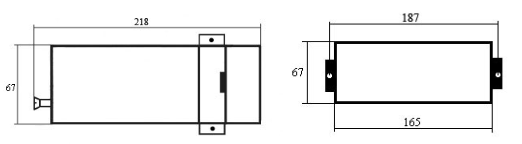

Схема измерительного преобразователя ПВ-6

Рис.2 Схема измерительного преобразователя ПВ-6
