Счетчик длины СД-2, СД-2С

Счетчик длины СД-2 (СД-2С) разработан в качестве измерителя длины длинномерных материалов. Его часто используют для сборки устройств-измерителей длины.

Устройство и принцип работы

В конструкции имеются датчик и счетный диск, они размещаются в прибор для взаимодействия с движущимися элементами: валовым колесом, осями и другими деталями, через которые пропускается измеряемый материал.
Пятиразрядный экран служит для вывода результата с точностью до 1 см, три разряда обозначают метры, остальные - см.
Точность вычисления зависит от необходимой длины, максимальное отклонение не превышает 0,5%,.
Вращение счетного ролика в обе стороны позволяет проводить вычисления в прямом и обратном направлении.
Для питания предусмотрен адаптер 12 В без необходимого заземления.

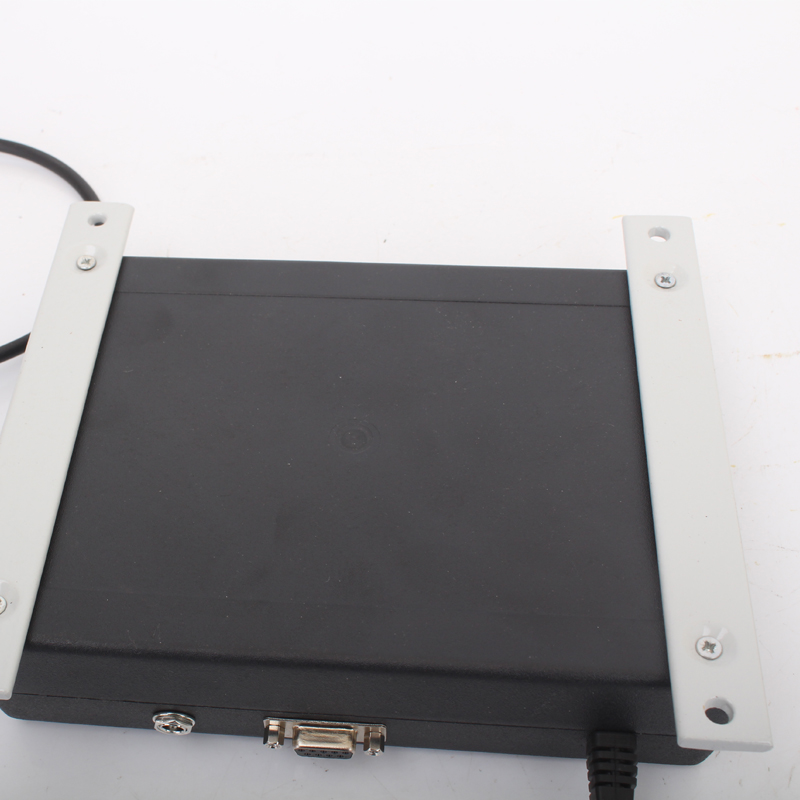

Рис.1 Обратная сторона счетчика СД-2

Функционал ПО

• возможность корректировать результат после проведения пробных замеров;
• настройка прибора на 10 длин с возможностью внесения изменений;
• настройка результата подбором диаметра счетного ролика;
• оповещение про приближение к заданному значению для замедления вращения, формирование свето- или звукосигнала.

Гарантийные условия

Производитель дает гарантию на счетчик СД-2 - 12 месяцев со дня приобретения.

Технические характеристики
