Рукоятка бдительности РБ-80
Рукоятка бдительности РБ-80 применяется для предотвращения принудительного торможения локомотива в случае автоматической локомотивной сигнализации и используется в устройства проверки бдительности машиниста.
Где применяется рукоятка бдительности для локомотива
Установка РБ-80 размещают в кабине локомотива или в мотор-вагонной секции. Является важным дополнением для устройств контроля бдительности машиниста (УКБМ), а также используется в составе комплекса локомотивных устройств безопасности (КЛУБ).
Устройство и принцип действия
Рукоятка для локомотива РБ-80 при помощи винта соединяется со стержнем, который вставляется в отверстие на кожухе. При нажатии на рукоять, возникает воздействие на контактную систему. Стержень контактной системы при помощи винта скреплен с втулкой. На втулке расположены контактная пластина и колпачок. Под действием пружины пластина давит на стержень, через него на колпачок, далее прижимается к неподвижным контактам, которые находятся в верху и припаяны к контактодержателям. Сама контактная система монтируется в корпусе. В момент нажатия, стержень и втулка передвигаются в низ. В следствии чего пружина отпускает контактную пластину от неподвижных контактов вверху. При перемещении вниз пластина замыкает неподвижные контакты. Необходимо следить, чтобы в нормальном положении рукоятка не доходила до упора, а между винтом и втулкой должен быть зазор. Также обязательно контролируется, чтобы при работе не возникало заеданий при нажатии и возвращении в исходное состояние.

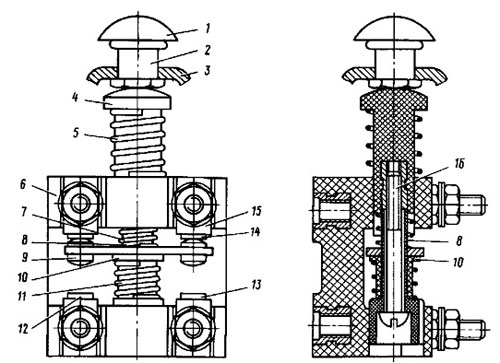

Рис. 2. Состав устройства
- Рукоятка;
- Стержень;
- Кожух;
- Стержень;
- Пружина;
- Корпус;
- Пружина;
- Втулка;
- Пластина контактная;
- Колпачок;
- Пружина;
- Контакт;
- Контакт;
- Контакт;
- Контактодержатель;
- Винт.
| Наименование параметра | Величина |
| Сопротивление контактов переходное, Ом не более | 0,1 |
| Зазор у разомкнутых фронтовых и тыловых контактов, мм | 0,8-1,2 |
| Нажатие контактное на один контакт, Н | 0,265-0,294 |
| Совместный ход контактов, мм не менее | 0,25 |
| Исполнение контактов |
Один замыкающий Один размыкающий |
| Напряжение рабочее постоянного тока, В не более | 110 |
| Нагрузка контактов допустимая, А не более | 2 |
| Допустимая рабочая температура, °С | -60…+45 |
| Высота, мм | 135 |
| Ширина, мм | 66 |
| Масса, кг не более | 0,25 |
Рукоятка бдительности данного типа соответствует всем техническим требованиям согласно ТУ У 31.6.-00213807-043:2008.
Структура условного обозначения
| Р | Б | 80 |
| рукоятка | бдительности | Конструктивное исполнение |
Комплектация
В комплект поставки входит:
- Рукоятка бдительности РБ-80;
- Руководство по эксплуатации. Завод изготовитель предоставляет один оригинал руководства по эксплуатации на партию количеством 100шт. При заказе менее 100шт, по требованию предоставляется копия руководства;
- Паспорт.
