Рубильники и переключатели серии РЕ19

Выключатели трёхполосные РЕ19

Рубильники и переключатели серии РЕ служат для проведения номинальных токов и неавтоматической коммутации  электро- цепей без нагрузки. Предназначены для комплектации распределительных устройств широкого применения. Делятся по виду привода на следующие исполнения :

• с центральной рукояткой

• боковой рукояткой находящейся на аппарате

• с боковой смещенной рукояткой для управления аппаратом, который находится  в шкафу, с его передней панели

• без рукоятки, оперированием штанги по каждому полюсу

Условия работы:

Эксплуатация происходит при  условии установки над уровнем моря не  более 1000м, отсутствии взрывоопасных частиц в среде, поддержании  продолжительного режима работы.

Основные схемы и технические характеристики рубильников и переключателей

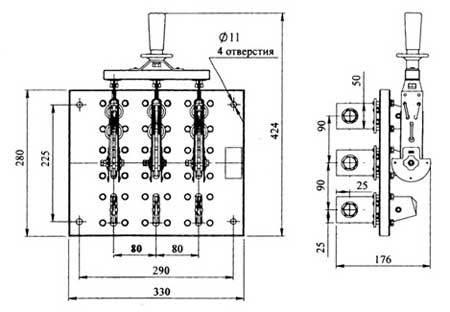

Рис. 1. Переключатели-разъединители трёхполюсные серии РЕ19 с центральной рукояткой на стеклотекстолитовой панели

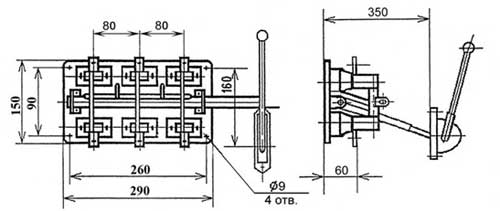

Рис. 2. Рубильник РЕ19-35-37 с боковым смещенным приводом

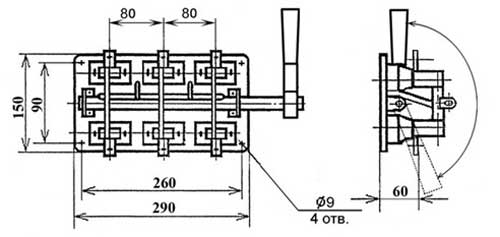

Рис. 3. Рубильник РЕ19-35-37 с боковой рукояткой

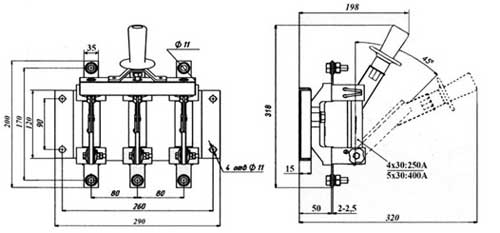

Рис. 4. Разъединитель РЕ19 с центральной рукояткой

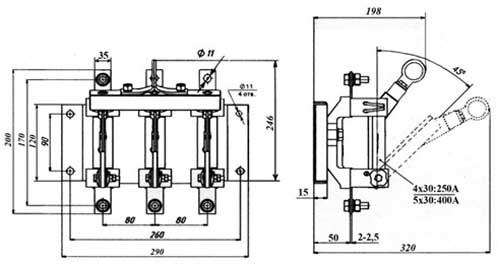

Рис. 5. Разъединитель РЕ19 трехполюсный с центральной штангой

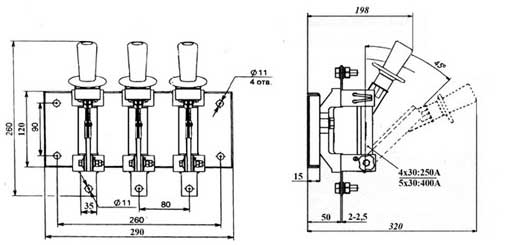

Рис. 6. Разъединитель РЕ19 трехполюсный с рукояткой для пополюсного оперирования

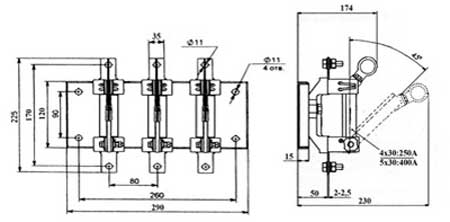

Рис. 7. Разъединитель РЕ19 трехполюсный с рычагом для пополюсного оперирования штангой

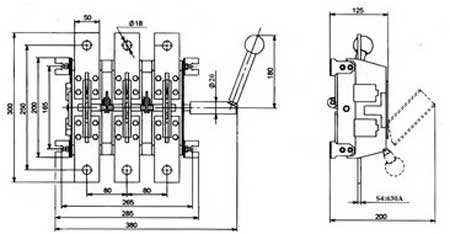

Рис. 8. Разъединитель РЕ19 трехполюсный с боковой смещенной рукояткой, переднее присоединение
