Реле времени РВУ-16
Обозначение:
РВУ-16
Производитель:
Электрооборудование ЧП
- Описание
- 8 на включение/отключение,
- 4 циклические,
- 2 настраиваемых времени работапауза.
- блокировку кнопок управления,
- выключение прибора с кнопки на приборной панели,
- регулируемое время длительности импульса подаваемого на управляющие контакты,
- аварийная остановка работы программы,
- регулируемое количество повторов (для циклических режимов).
Реле времени РВУ-16 используется в системах автоматизации для включения или отключения нагрузки через заданное время, а также может работать в циклическом режиме неограниченное количество времени.

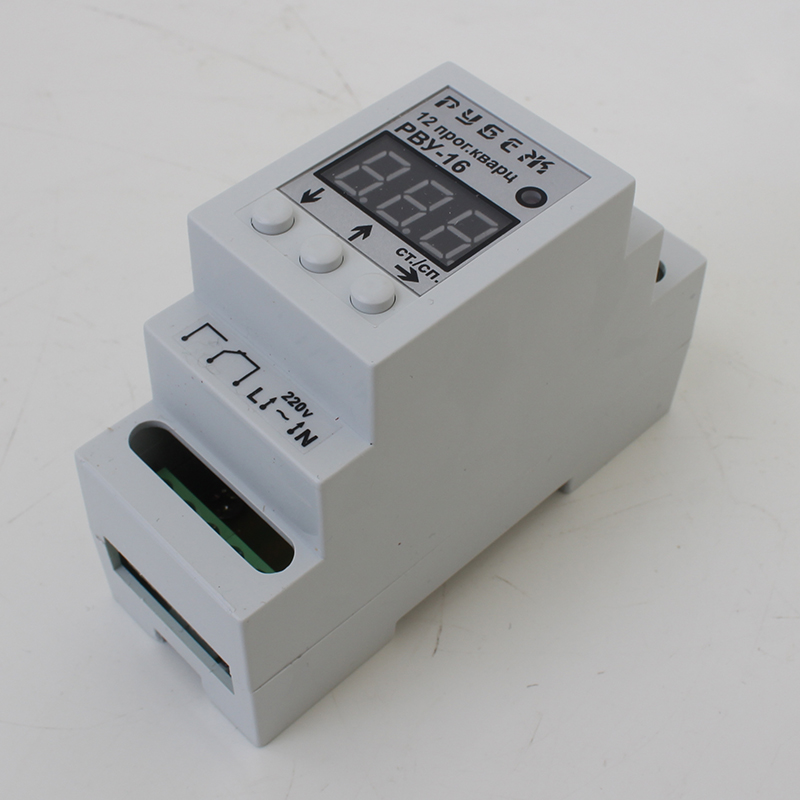

Рис.1 Реле времени РВУ-16
Работа
Имеет 12 программ:
Прибор может работать в секундах, минутах и часах. Запуск и остановка программ осуществляется с помощью управляющих контактов или с кнопки управления на панели прибора.
Также прибор имеет дополнительные функции:
Прибор не требует повторных настроек в случае пропадания электроэнергии. Все настройки сохраняются в энергонезависимой памяти.
| Параметры | Значение |
| Напряжения питания | 220В ±20% |
| Максимальный коммутируемый ток при активной нагрузке | макс.16А/220В |
| Потребляемая мощность | 1 Вт |
| Диапазон настройки времени t1и t2 | 0.1-99,9сек 0,1-99,9 мин 0,1-99,9час |
| Количество повторов программы (для циклических режимов) | 1-255 или 00=" ∞ |
| Длительность подаваемого импульса для управления | 0,5сек.-25,0сек |
| Рабочая температура окружающей среды | 0 - 40°С |
| Функция отключения остановки программы, после запуска | есть |
| Электронная блокировка кнопок управления | есть |
| Электронное выключение прибора с помощью кнопок управления | есть |

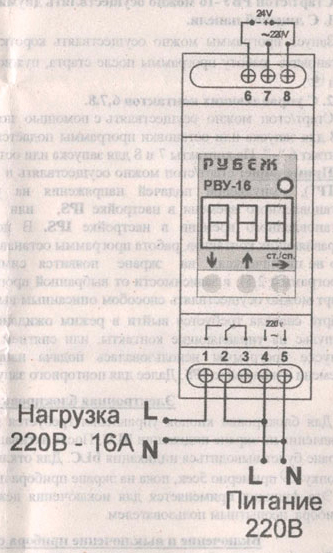

Рис.2 Схема электрическая
