Реле времени РВ1Ф-У

Производитель:
НПФ «РегМик»
Наличие:Под заказ
  • Описание

    • Многофункциональное реле времени РВ1Ф-У для управления и контроля процессов, где необходим автоматический отсчет интервалов времени.

    Основные функции реле РВ1Ф-У

    • Управление внешними исполнительными устройствами с момента поступления сигнала датчика (с момента первого входа);
    • Оценка состояния выходного устройства при помощи световой индикации;
    • Автоматический отсчет временных интервалов при подачи напряжения питания;
    • Контроль и измерения временных параметров режимов прибора и его работы.

    Область применения

    Реле РВ1Ф-У имеет широкую область применения во всех отраслях промышленности, успешно используется в сельском, коммунальном хозяйстве и в быту.

    Технические характеристики

    Наименование параметра

    Значение

    Напряжение питания, В DC/AC

    ИПИ 42-260 / ИП24 12-27

    Число режимов работы

    8

    Мощность потребляемая, Вт

    1,5

    Коммутируемый ток, А не более

    5

    Интервал задержки времени, с -ч

    0,1 – 27

    Допустимая рабочая температура, °С

    -25…+55

    Ресурс контактной группы, тысяч переключений

    100

    Масса, кг

    0,15

    Габаритные размеры, мм

    88х35х65

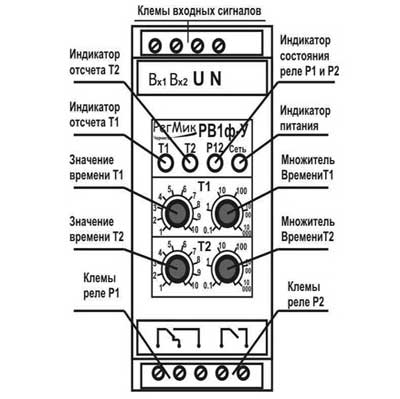

    Общий вид и устройство приборы

    Устройство реле времени

    Рис. 1. Устройство реле

    В процессе работы индикаторы Т2 и Т1 мигают, в момент отсчета интервала времени. Индикатор Р1 зеленого цвета и индикатор Р2 отображают состояние реле.

    Если необходимо установить время для точного попадания ручки в необходимый диапазон, индикатор сети воспроизводит количество миганий, соответствующее номеру диапазона. Единицей измерения шкалы является секунда.

    Необходимое время задается следующим образом: первым потенциометром задается значение времени, вторым – множитель.
