Реле времени AH3-3
Обозначение:
AH3-3
Производитель:
Электрооборудование ЧП
- Описание
- Рабочая температура -10 до +50 С
- Относительная влажность 48-85 %
- AH3-3 -1 шт
- Руководство по эксплуатации -1 шт
- Клеммная колодка в комплекте -1 шт
Реле времени AH3-3 (10secAC220V) применяются со схемами автоматики, как комплектующие изделия.

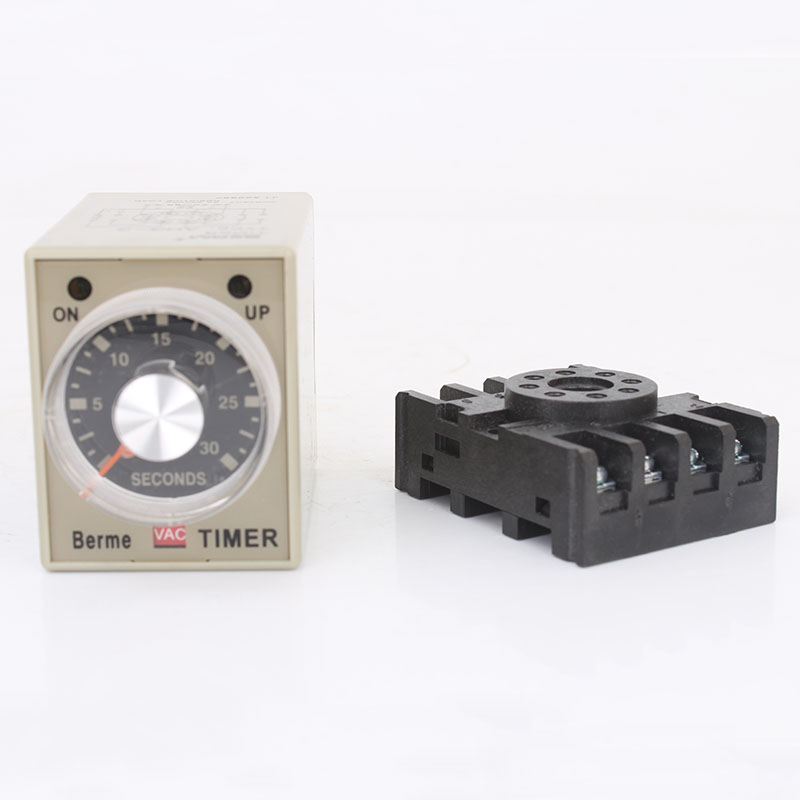

Рис.1 Реле времени AH3-3
Область применения
Применяются в процессах коммутации и управления, пуска/защиты, а также схемах регулирования с задержкой времени.
Эксплуатация
| Параметры | Значения |
| Таймер задержки включения / выключения (отключения) | АН3-3 (30 секунд) с аналоговой установкой времени |
| Установка | на Din- рейку с помощью клеммной колодки |
| Переключение диапазонов и режима работы с помощью | DIP- переключателей |
| Размеры | 50H x 40W x 57.5D |
| Крепление и колодки на | Din- рейку PF085A |
| Крепление и колодки на панель | Y-40 и US-08 или Y-40 |
| Напряжение питанияAC(V) | 220-240 50/60 Гц |
| Время сброса | 0,1 c max |
| Кол - во переключений | 5 х 1000^3 |
| Потребляемая мощность | 2VA |
| Максимальная погрешность | 1% от полной шкалы |

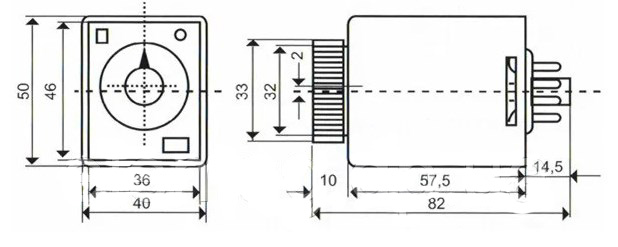

Рис.2 Габаритные размеры реле
Комплектация
Алгоритмы работы таймера

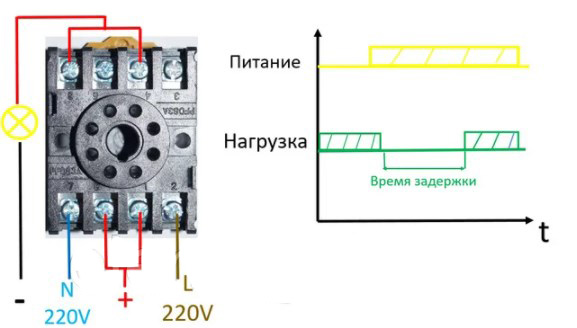

Рис.3 Схема подключения таймера 1

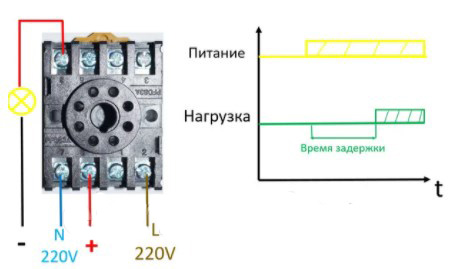

Рис.4 Схема подключения таймера 2

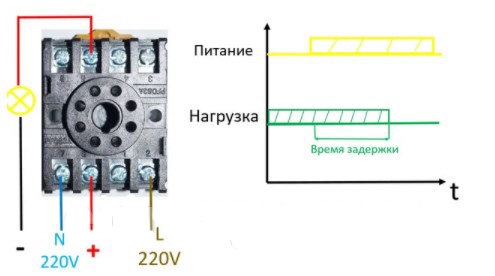

Рис.5 Схема подключения таймера 3

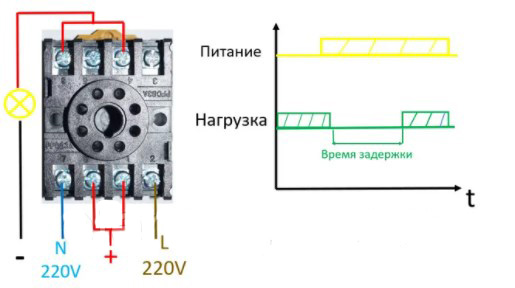

Рис.6 Схема подключения таймера 4
