Реле протока жидкости РПЖ-1М
Реле РПЖ-1М необходимо для преобразования электрических цепей при степени расходования жидкости (воды), дошедшей установленного предела. Данный прибор контролирует расходование воды в системе охлаждения разнообразного оборудования с открытым сливом и применяется в нефтеперерабатывающей, химической металлургической и энергетической промышленности.
Эксплуатация
РПЖ-1М поддерживает свою работоспособность в такой климатической среде:
- Температура окружающей среды может варьироваться от +1 до +60 °С.
- Влажность воздуха около 98% (при температуре 35 °С)
- Подходит исполнению УХЛ 4 по ГОСТ 15150-69.

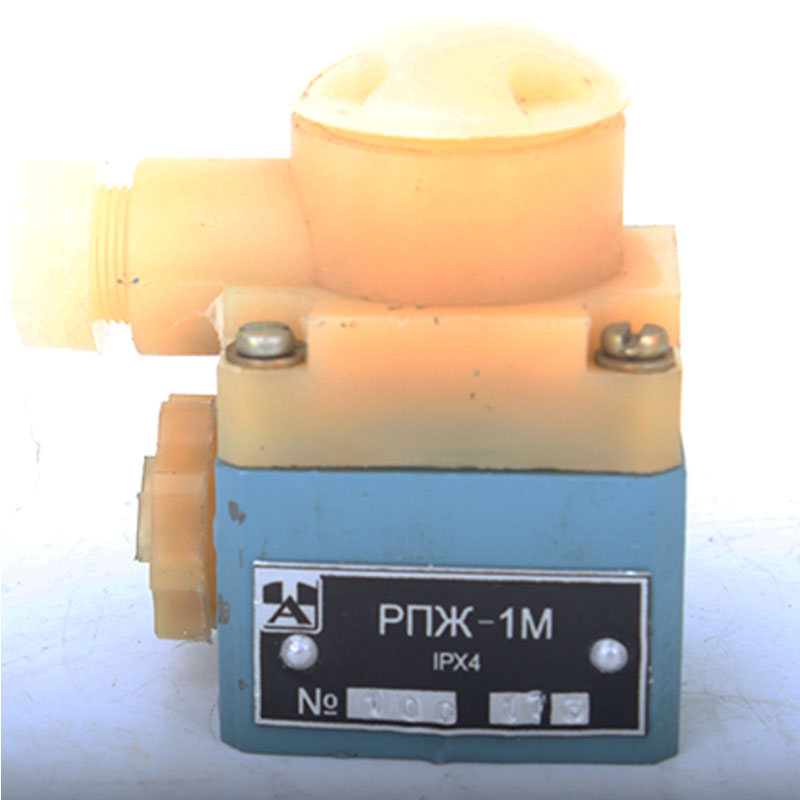

Рис.1 Вид сбоку реле протока жидкости РПЖ-1М

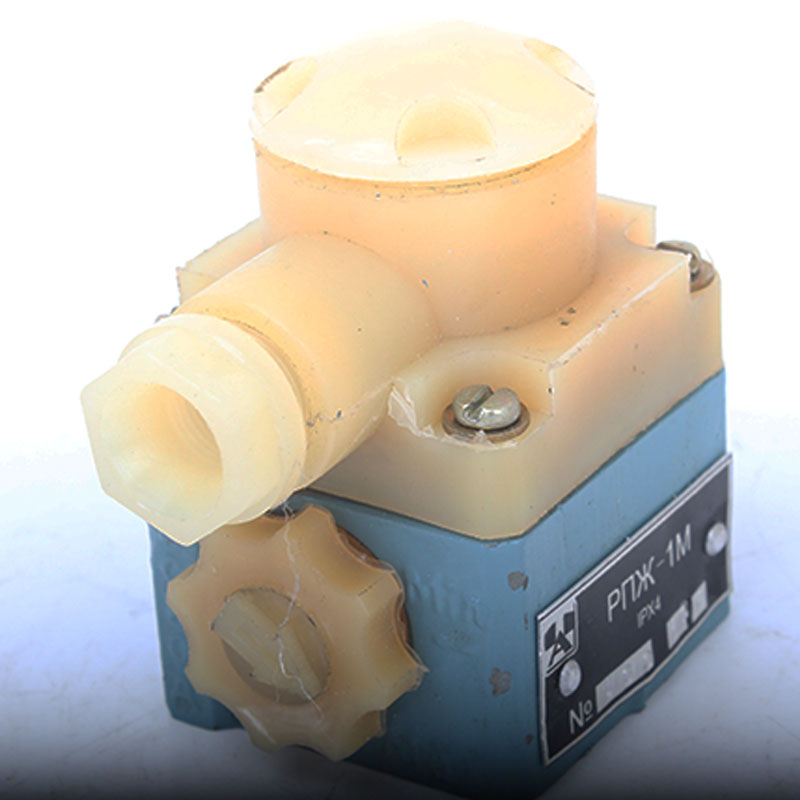

Рис.2 Общий вид реле протока жидкости РПЖ-1М
Технические характеристики
|
Рабочие условия |
вода температурой от +5 до +70 °С и чистотой 10 класса (не ниже) по ГОСТ 17216-71 |
|
Допустимое давление рабочей среды, МПа |
0,05-0,40 (от 0,5 до 4,0 кгс/см2) |
|
Пределы уставки расхода, л/мин нижний верхний |
1,5 30,0 |
|
Параметры коммутируемой цепи: Постоянный и переменный ток, А Напряжение переменного тока, В Напряжение постоянного тока, В |
2х10-4 до 30 А 0,2-250 0,2-30 |
|
Мощность max. |
70 Вт, 300 ВА |
|
Разброс срабатываний |
0,2 л/мин |
|
Условный проход, мм |
15 |
|
Масса, кг |
0,22 |

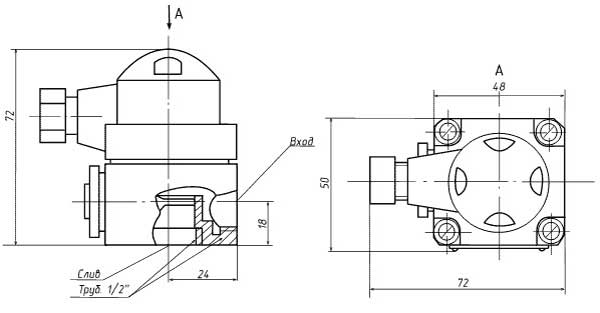

Рис. 3. Габаритные и присоединительные размеры реле РПЖ-1
