Регулятор РТГБ-10
Регулятор давления газа – это оборудование служащие для обеспечения редуцирования среднего иди высокого давления и для автоматического поддержания выходного давления на заранее установленном уровне.
Регулятор давления газа домового газоснабжения РТГБ-10 разработан для понижения величины среднего давления газа до автоматического и низкого поддержания исходящего давления на установленном уровне в случае изменения расхода газа или входного давления.
Данное оборудование широко используется как в коммунально-бытовом, так и в общепромышленном газоснабжении.
Регулятор РТГБ-10 производиться согласно ТУ 33.2-00225644-011-2004 и соответствует всем техническим требованиям ГОСТ 5542-87.
Технические характеристики
|
Наименование параметра |
Значение |
|
Подконтрольная (регулируемая среда) |
Газ природный |
|
Условный проход регулятора |
|
|
Зона неравномерности регулирования, % |
±20 |
|
Выходное давление номинальное, кПа |
2 |
|
Интервал срабатывания сбросного предохранительного клапана (ПСК) в случае повышения исходящего давления, кПа |
2,6 – 3 |
|
Минимальная пропускная способность регулятора по природному газу, плотность которого 0,73кг/м³, в случае поступающего давления 0,1 Мпа, м³/год |
10±1 |
|
Минимальная пропускная способность сбросного предохранительного клапана (ПСК) в случае давления 3 кПа, м³/год |
0,01 |
|
Интервал срабатывания ЗЗК (предохранительно-запорного клапана) в случае: |
|
|
Повышения выходного давления, кПа |
3 – 3,4 |
|
Понижения выходного давления, кПа |
0,7 – 1,1 |
|
Допустимая минимальная рабочая температура, °С |
-30 |
|
Допустимая максимальная рабочая температура, °С |
+50 |
|
Масса, кг не более |
1,5 |

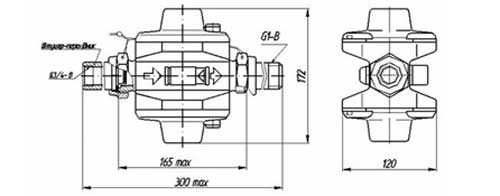

Рис. 1. Габаритные и присоединительные размеры
