Регулятор РПД-3/120-1
Регулятор перепада давлений серии РПД-3/120-1 используется для удерживания заданного перепада давлений масла ад газом.
Применяются данные устройства в системах уплотнения нагнетателей газоперекачивающих агрегатов. Допустимо их использование в других аналогичных системах.
Структура условного обозначения регулятора РПД-3
РПД – 3 / 120 – 1:
- РПД – наименование: регулятор перепада давлений;
- 3 – величина максимально допустимой разности давлений между газом и маслом, кгс/см²;
- 120 – величина максимального давления газа, кгс/см²;
- 1 – Тип модернизации.
Технические характеристики
|
Наименование параметра |
Значение |
|
Рабочая среда |
Масло турбинное Тд-22с, природный газ (сжатый воздух) |
|
Класс чистоты масла, не ниже |
10 |
|
Допустимая температура масла, °С |
+30…+60 |
|
Допустимая температура газа или воздуха, °С |
+5..+60 |
|
Допустимое давление газа (воздуха), МПа |
12 |
|
Расход в случае давления масла не более 0,5Мпа, л/мин |
250±10 |
|
Диапазон регулировки давления масла в случае расхода 250л/мин, МПа |
0,5-1,5 |
|
Статистическая неравномерность, Мпа |
|
|
Расход масла 10-140л/мин |
0,035 |
|
Расход масла 140-250л/мин |
0,06 |
|
Регулировка диапазона давления масла |
ручная |
|
Пределы настройки разности давлений масла и газа, Мпа |
|
|
Нижний в случае расхода менее 140л/мин |
0,04 |
|
Нижний в случае расхода 140-250л/мин |
0,07 |
|
Верхний |
0,3 |
|
Время срабатывания, сне более |
0,5 |
|
Допустимая рабочая температура, °С |
+1…60 |
|
Допустимая влажность воздуха при температуре +35°С, % |
98 |
|
Масса, кг не более |
|
|
РПД-3/120-1 Ор с маслом |
28 |
|
РПД-3/120-1 Ор без масла |
27,5 |
|
РПД-3/120-1 |
20 |

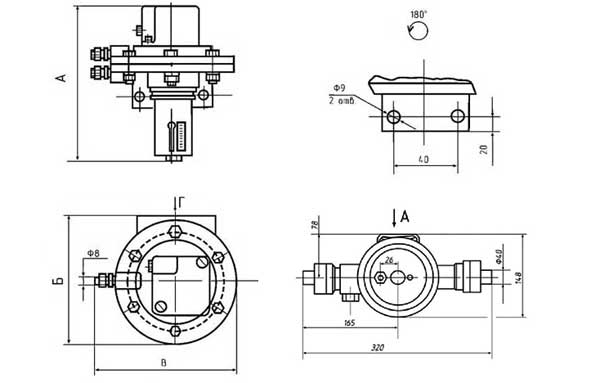

Рис. 1. Габаритные и присоединительные размеры
