Разъединители РВ-10
Трёхполюсный выключатель РВ
Разъединители серии РВ используются для включений и отключений участков трехфазной электрической цепи с переменным током частотой 50 Гц, при условии отсутствия тока нагрузки или для изменения схем соединений, для безопасных работ на отключенном участке. Разъединители обеспечивают видимый изоляционный промежуток между разведенными контактами.
Разъединитель серии РВ представляет собой коммутационный аппарат вертикально-рубящего типа в трехполюсном исполнении.
Структурное обозначение разъединителя РВ-10/630, РВ-10/400
Р - разъединитель
В - внутренняя установка
10 - номинальное напряжение, кВ
630, 400 - номинальный ток, А
Основные схемы и габаритные размеры разъединителей РВ-10

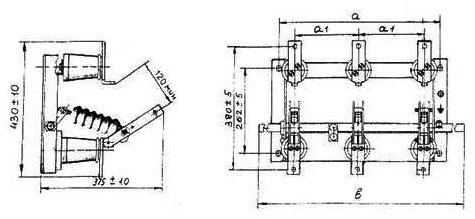

Разъединители РВ-10/400 на РВ-10/630 без заземлителей
| Тип разъединителя | Номинальный ток, А | Напряжение, кВ | Габаритные размеры, мм | Вес, кг | ||
| а | а1 | В | ||||
| РВ-10/630-00-Н2УЗ | 630-440 | 10 | 600 | 250 | 850 | 28,7 + 1,8 |
| РВ-10/630-00-Н1УЗ | 500 | 200 | 755 | 26,7 + 1,8 | ||

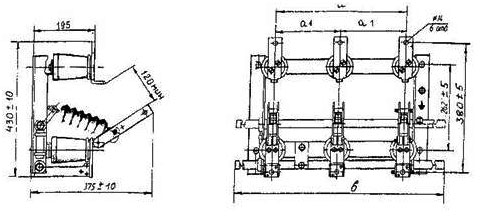

Разъединители РВ-10/400, РВ-10/630 с заземлителем со стороны нижних или верхних контактов
| Тип разъединителя | Номинальный ток, А | Напряжение, кВ | Габаритные размеры, мм | Вес, кг | ||
| а | а1 | В | ||||
| РВ-10/630-03-Н2УЗ | 630-440 | 10 | 600 | 600 | 850 | 37,2 + 2,6 |
| РВ-10/630-03-Н1УЗ | 500 | 500 | 755 | 34,2 + 2,4 | ||

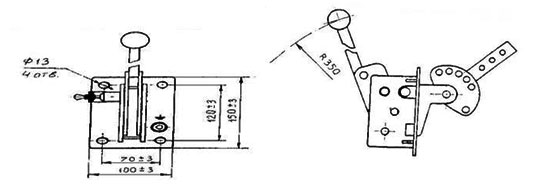

Ручной привод разъединителей или заземлителей

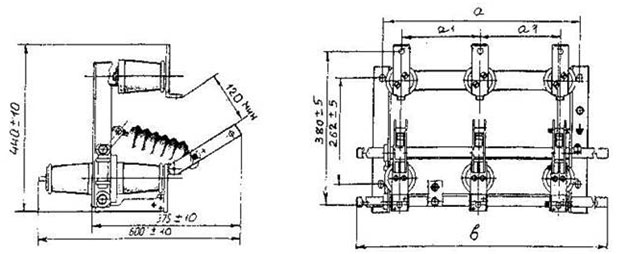

Разъединители РВ-10/400, РВ-10/630 с заземлителем со стороны нижних и верхних контактов
| Тип разъединителя | Номинальный ток, А | Напряжение, кВ | Габаритные размеры, мм | Вес, кг | ||
| а | а1 | В | ||||
| РВ-10/630-33-Н2УЗ | 630-440 | 10 | 600 | 250 | 850 | 42,7 + 3,0 |
| РВ-10/630-33-Н1УЗ | 500 | 200 | 755 | 40,6 + 2,7 | ||

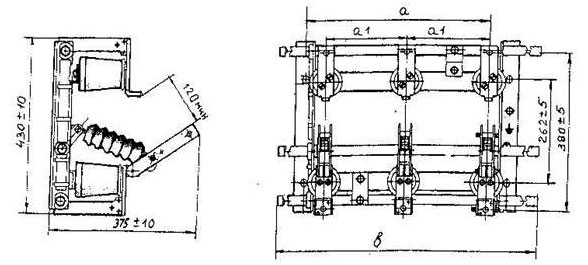

Разъединители РВ-10/400, РВ-10/630 с заземлителем со стороны нижних и верхних контактов
|
Тип разъединителя |
Номинальный ток, А |
Напряжение, кВ |
Габаритные размеры, мм |
Вес, кг |
||
|
а |
а1 |
В |
||||
|
РВ-10/630-03-П2УЗ |
10 |
630-440 |
680 |
250 |
850 |
52,7 + 3,5 |
|
РВ-10/630-03-П1УЗ |
850 |
200 |
755 |
49,7 + 3,5 |
||

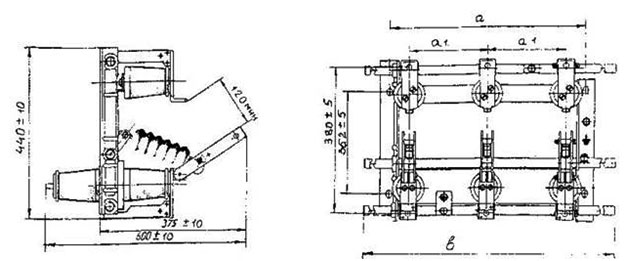

Разъединители РВ-10/400, РВ-10/630 с заземлителем со стороны нижних и верхних контактов
| Тип разъединителя | Номинальный ток, А | Напряжение, кВ | Габаритные размеры, мм | Вес, кг | ||
| а | а1 | В | ||||
| РВ-10/630-33-П2УЗ | 10 | 630-440 | 680 | 250 | 850 | 58,2 + 3,5 |
| РВ-10/630-33-П1УЗ | 580 | 200 | 755 | 56,1 + 3,5 | ||
Условия эксплуатации разъединителей
Эксплуатация РВ-10/400, РВ-10/630 возможна при соблюдении ряда условий :
- Колебания температур воздуха -60°С до +40°С
- Относительность влажности не более 90% при 20°С
- Количество циклов 6000 ВО
