Пульт ПДУ-Диалог-2М
Пульт диктора управления ПДУ-Диалог-2М предназначен для включения трактов громкоговорящего оповещения при передаче сообщений диктора-информатора, а также организации переговоров между абонентом (пассажиром) и диктором (кассиром) в режиме двусторонней симплексной связи, управляемой со стороны диктора.
Область применения
Данные пульты применяются в системах громкоговорящего оповещения промышленных объектов (вокзалы, кассы, банки и т.д.), выполненных на базе усилителей мощности серии «Перрон», технология работы которых предполагает наличие диктора-информатора, одновременно выполняющего обязанности кассира (оператора).

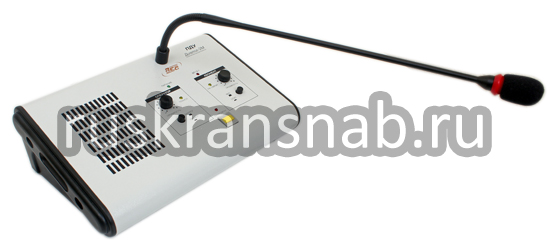

Рис. 1. Общий вид пульта ПДУ-Диалог-2М
Пульт диктора управления изготовлен на базе комплекса аппаратуры двусторонней связи «Диалог-2М» и отличается от последнего наличием возможности передачи тонального сигнала «Бим-Бом» перед передачей сообщения диктора.
Состав пульта:
- блок управления оператора БУПО-01М;
- устройство двусторонней связи абонента УДСА-01М;
- блок питания БП12-1;
- педаль управления ПД.
|
Параметр |
Значение |
||
|
Входные параметры: |
полное входное сопротивление, не менее |
входа микрофона пассажира |
10 кОм |
|
входа микрофона оператора |
2 кОм |
||
|
минимальная ЭДС источника, не более |
на входе микрофона пассажира |
50 мВ |
|
|
на входе микрофона оператора |
20 мВ |
||
|
Выходные параметры: |
номинальное сопротивление нагрузки усилителей мощности |
канала пассажира |
8 Ом |
|
канала оператора |
8 Ом |
||
|
номинальное сопротивление нагрузки линейного выхода ВЫХОД/ТРАНСЛЯЦИЯ |
10 кОм |
||
|
выходное напряжение усилителей мощности, ограниченное искажениями, не менее |
канала пассажира |
1,5 В |
|
|
канала оператора |
1,5 В |
||
|
выходное напряжение на линейном выходе ВЫХОД/ТРАНСЛЯЦИЯ, не менее |
0,775 В |
||
|
Характеристики, зависящие от частоты: |
неравномерность частотной характеристики усиления, не более |
3 дБ |
|
|
эффективный диапазон частот, ограниченный усилением, не хуже |
250 - 6000 Гц |
||
|
Амплитудная нелинейность |
общие гармонические искажения, не более |
3% |
|
|
Шум и фон переменного тока: |
отношение сигнал/невзвешенный шум, не менее |
50 дБ |
|
|
Выходное напряжение постоянного тока, обеспечиваемое блоком питания БП12-1 при токе нагрузки 0,5 А и амплитуде пульсаций не более 50 мВ |
12 (±0,5) В |
||
|
Мощность, потребляемая изделиями от сети переменного тока с номинальным напряжением 220 В частотой 50 Гц, не более: |
при номинальной выходной мощности |
6 В·А |
|
|
в режиме «ожидания» |
1,5 В·А |
||
|
Наименование составной части |
Размеры, мм, не более |
Масса, кг |
||
|
длина |
ширина |
высота |
||
|
Блок БУПО-01М |
260 |
170 |
460 |
1,8 |
|
Блок БУПО-02М |
260 |
170 |
80 |
1,5 |
|
Блок питания БП12-1 |
98 |
68 |
91 |
0,3 |
|
Педаль управления ПД |
205 |
143 |
87 |
2,3 |
|
Устройство УДСА-01М |
160 |
102 |
39 |
0,7 |
|
Устройство УДСА-02 |
120 |
170 |
80 |
0,7 |
Комплект поставки
- Блок управления БУПО-01М - 1 шт.
- Устройство УДСА-01М - 1 шт.
- Блок питания БП12-1 - 1 шт.
- Педаль управления ПД - 1 шт.
- Шпилька КИПЛ 8.927.006 - 2 шт.
- Гайка М4-6H.36.019 ГОСТ 5915-70 (6004-2 DIN 934) - 2 шт.
- Шайба 4.04.019 ГОСТ 11371-78 (7004-0 DIN 125) - 2 шт.
- Шайба 4.65Г.019 ГОСТ 6402-80 (7Р04 DIN 7980) - 2 шт.
- Вставка плавкая Т0,08 А; 250 В - 1 шт.
- Вставка плавкая Т0,5 А; 250 В - 1 шт.
- Комплект упаковки - 1 шт.
- Паспорт КИПЛ 2.142.005 ПС - 1 экз.

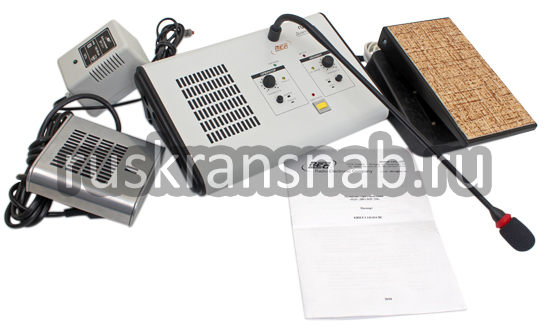

Рис. 2. Комплекс аппаратуры двусторонней связи ПДУ-Диалог-2М - комплектация
