Прибор измерительный и регулирующий РТЭ-4.1Р

Прибор измерительный и регулирующий РТЭ-4.1Р используется для определения и поддержки заданного температурного режима, управления дополнительным оборудованием.

Функциональные возможности

Прибор обеспечивает РТЭ-4.1Р:

• Выработку управляющего воздействия, изменяющегося по ПИД-закону.
• Возможность работы от внешнего задатчика или с учетом сигнала коррекции.
• Ведение процесса термообработки по заданной программе.
• Возможность устанавливать верхнюю и нижнюю границу выходной мощности.
• Возможность автоматически переходить из режима регулирования в режим паузы при уходе задания программы по температуре выше заданной величины и автоматически 3 обратный переход в режим регулирования при уменьшении температуры ниже этой границе.
• Переход в режим пауза при обрыве термопары с возможностью ручного управления мощностью.
• Оперативно изменять коэффициенты ПИД.
• Переход в режим ручного управления мощностью на любом шаге программы
• Возможность внешнего управления прибором.
• Возможность в режиме пауза оперативно менять значение текущей температурной уставки т.д.
• Цифровую индикацию:
  • текущего значения температуры и сигнала внешнего задатчика;
  • значения уставки температуры (по вызову);
  • значения параметров регулирования (по вызову).
• Символьная индикация:
  • режима работы;
  • выдачи сигнала на исполнительные устройства;
  • аварийного отключения;

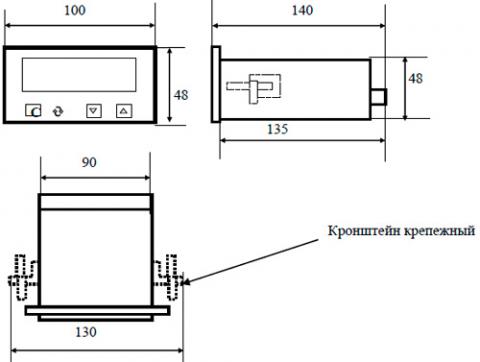

Рис.1. Схема габаритных размеров прибора измерительного и регулирующего РТЭ-4.1Р
