Прерыватель ПЭ-2
Прерыватель ПЭ-2 предназначен для формирования прерывистого светового сигнала указателей поворота работающих в бортовой сети постоянного тока мотоциклов ИЖ, а также других мотоциклов и мопедов с номинальным напряжением 6 В или 12 В.
Устройство и принцип действия
Прерыватель обеспечивает также работу указателей поворота в режиме аварийной сигнализации. Частота прерывания составляет 1,5 Гц и не зависит от оборотов двигателя, температуры окружающей среды, количества ламп или светодиодов в нагрузке. Прерыватель может быть применен и в автомобилях, он полностью герметичен. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP65 по ГОСТ 14254.
Прерыватель ПЭ-2 должен быть прикреплен винтом М5 к корпусу. Прерыватель не требует специального технического обслуживания в процессе эксплуатации.

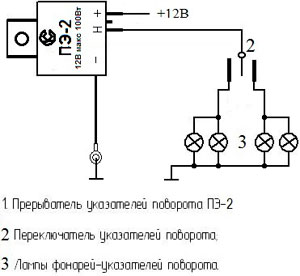

Рис.1. Схема включения
| Номинальное напряжение питания, В | 6 или 12 |
| Допустимые пределы изменения питающего напряжения, В | 5-18 |
| Максимальный ток нагрузки, А | 8А |
| Номинальная частота включения, цикл/мин | 90 |
| Диапазон рабочих температур, °С | -40…+65 |
| Габаритные размеры, мм | 65 х 45 х 17 |
| Масса, кг | 0,03 |

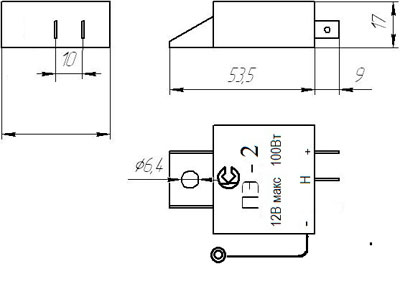

Рис.2. Габаритный чертеж прерывателя ПЭ-2
