Преобразователь постоянного тока ПСТ-2
Преобразователь ПСТ-2 предназначен для преобразования постоянного тока в цифровой сигнал для его последующей обработки и применяется для работы в составе автоматизированных систем контроля питания.
Функциональные возможности
Преобразователь ПСТ-2 имеет индикацию:
- сигналов, выводимых из канала 1 преобразователя ПСТ-2 в концентратор КИ-23 (светодиод «К КАНАЛ 1»);
- сигналов, выводимых из канала 2 преобразователя ПСТ-2 в концентратор КИ-23 (светодиод «К КАНАЛ 2»);
- включенного состояния канала 1 преобразователя ПСТ-2 (светодиод «+5 В КАНАЛ 1»);
- включенного состояния канала 2 преобразователя ПСТ-2 (светодиод «+5 В КАНАЛ 2»).
| Параметры | Значение |
| Напряжение питания | 24 ± 2,4 В от источника постоянного тока |
| Потребляемый ток | 0,2 А |
| Количество каналов преобразования | два |
| Величина падения напряжени | не более 75 мВ |
| Диапазон преобразуемых значений силы постоянного тока в каждом канале, в зависимости от применяемых внешних шунтов | от 0 до 100 А; от 0 до 75 А; от 0 до 50 А; от 0 до 30 А; от 0 до 20 А; от 0 до 10 А; от 0 до 5 А. |
| Допускаемое отклонение величины преобразования тока в цифровой сигнал в каждом канале | не более ± 1 % от верхнего значения диапазона преобразования |
| Степень защиты | ІР30 |
| Габаритные размеры | 112х87х200 мм |
| Масса | не более 0,5 кг |
Условия эксплуатации
Преобразователь ПСТ-2 предназначен для работы при температуре окружающего воздуха от 1 до 40 °С (вид климатического исполнения УХЛ, категория размещения 4 по ГОСТ 15150).

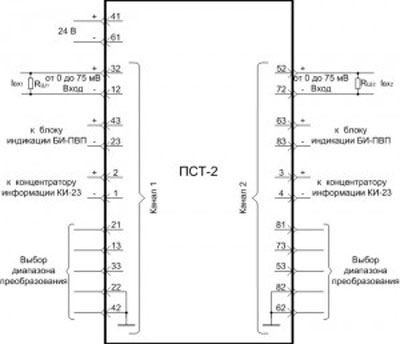

Рис.1. Схема внешних подключений преобразователя ПСТ-2
