Преобразователь интерфейсов PI RS485/Ethernet
Преобразователь интерфейсов PI RS485/Ethernet предназначен для объединения в единую сеть Modbus-устройств различных типов.
В сфере промышленной автоматизации дает возможность объединения и постройки систем сбора и обработки информации на базе двух интерфейсов – Ethernet и RS485.
| Параметры | Значения |
| Тип питающего напряжения | постоянное |
| Номинальное напряжение питания, В | 8-27 |
| Потребляемый ток (при напряжении 12 В), мА, не более | 200 |
| Номинальный режим работы | Продолжи- тельный |
| Интерфейс обмена по сети Ethernet | 10BASE-T 100BASE-T (витаяпара) |
| Настройка сетевого адреса устройства | ручная |
| Поддерживаемые протоколы сети Ethernet | Modbus TCP, Modbus RTU, HTTP |
| Минимальное время «запрос-ответ» | Определяется параметрами подключенных приборов и Ethernetсети |
| Тип последовательного интерфейса | RS485 |
| Тип подключения к интерфейсу RS485 | Двух- проводной |
| Максимальное количество подключений по протоколу Modbus TCP | 10 |
| Время готовности при включении питания (сек) не более | 3 |
| Степень защиты | IP20 |
| Рабочее положение | произвольное |
| Температура эксплуатации (°С) | 0 ... +50 |
| Рабочий диапазон измеряемых температур ( С) | -40 … +85 |
| Габаритные размеры (мм) | 90х60х37 |
| Масса (кг), не более | 0,130 |
| Гарантия (мес.) | 12 |
Монтаж
Прибор PI RS485/Ethernet предназначен для монтажа как на DIN рейку так и для настольных приложений.
Максимальная длина линии связи RS485 - 1200 м. Длина ответвлений от линии RS485 не должна превышать 3 м.
В качестве линии связи RS485 рекомендуется использовать витую пару не ниже 5-й категории, типа UTP-5; в случае применения конвертера на индустриальных объектах, где может возникнуть необходимость прокладки кабеля параллельно силовым кабелям, рекомендуется применять витую пару в экране, например кабель шестой категории (UTP-6). При применении экранированной витой пары, для повышения помехозащищенности, оплетка может быть подключена к клемме «G» разъема "RS-485".
Провода линии А и В должны быть из одной "скрутки" витой пары!
Подключение преобразователя происходит в несколько этапов:
- Подключение линии связи интерфейса RS485
- Подключение кабеля сети Ethernet
- Подключение кабеля питающего напряжения
- Настройка параметров преобразователяс помощьюweb интерфейса в соответствии с параметрами подключаемых приборов, а также сети Ethernet

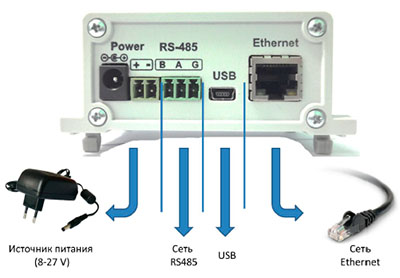

Рис.1. Схема подключения преобразователя PI RS485/Ethernet
| Наименование | Кол-во |
| Преобразователь интерфейсов PI RS485/Ethernet | 1 шт |
| Руководство по эксплуатации, паспорт | 1 шт |
| Клеммы для подключения к прибору | 2 шт |
| Упаковочная коробка | 1 шт |
| Крепления на DIN-рейку | 1 шт |
Маркировка
Наименование и условное обозначение прибора, товарный знак нанесены на верхней крышке корпуса Заводской порядковый номер прибора и дата изготовления расположены на нижней части корпуса прибора. Прибор, принятый ОТК, пломбируется голограммной наклейкой, которые крепятся на боковых крышках прибора.
