Пост управления кнопочный ПКЕ-212-1
Пост управления кнопочный ПКЕ-212-1 предназначен для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и60 Гц и постоянного тока напряжением до 440 В.
Структурное условное обозначение
ПКЕ 7 2 2 - 2 У2 ПКЕ – Серия кнопочных постов управления.
- 7 – Исполнение по эксплуатационному назначению: 1, 6 - для встройки в специальную нишу; 2, 7 - для пристройки к ровной поверхности.
- 2 – Исполнение степени защиты: 1 - IP40; 2 - IP54.
- 2 – Материал корпуса: 2 - пластмасса.
- 2 – Количество управляющих элементов (толкателей).
- У2 – Климатическое исполнение и категория размещения.
| Номинальный рабочий ток, А | 10 |
| Номинальное напряжение, В | 440/660 50 Гц |
| Номинальное напряжение изоляции, В | 660 |
| Номинальный тепловой ток, А | 10 |
| Коммутационная износостойкость, циклоав | 1000000 |
| Температура окружающей среды, °С | -40 - +40 |
| Относительная влажность воздуха при +20 ° | не более 80 % |
| Степень защиты | IP40, IP54 |
| Климатическое исполнение | У2, У3 |
Конструкция
- Представляет собой пластиковый корпус со встроенными элементами управления – цилиндрической формы (черного и красного цветов), грибовидной формы (черного и красного цветов).
- Количество управляющих элементов – 1,2 или 3.
- Изготавливаются с контактными элементами любой комбинации замыкающих и размыкающих контактов: 1«З», 1«Р», 1«З»+1«Р», 2«З»+2«Р».

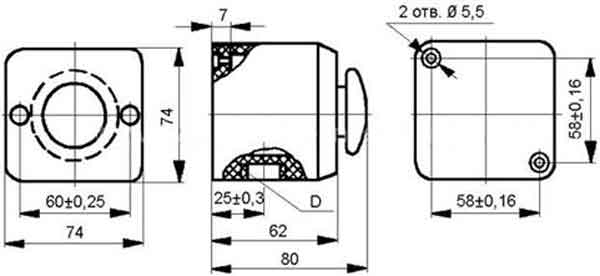

Рис.1 Габаритные размеры поста управления кнопочный ПКЕ-212-1
