Пост управления кнопочный ПКЕ 112-1

Пост управления кнопочный ПКЕ 112-1 предназначен для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и60 Гц и постоянного тока напряжением до 440 В. Устанавливаются на подвижных и неподвижных частях стационарных установок.

Конструкция

• Представляет собой пластиковый корпус со встроенными элементами управления – цилиндрической формы (черного и красного цветов), грибовидной формы (черного и красного цветов).
• Количество управляющих элементов – 1,2 или 3.
• Изготавливаются с контактными элементами любой комбинации замыкающих и размыкающих контактов: 1«З», 1«Р», 1«З»+1«Р», 2«З»+2«Р».

Особенности

По виду толкателя кнопочные посты можно разделить на устройства с толкателем грибовидного типа или устройства с цилиндрической задвижкой. Наиболее популярными являются посты на 2 или 3 кнопки. Конструкция кнопочных толкателей ПКЕ-112-1 предусматривает пластмассовый корпус. В зависимости от мест их применения может иметь герметичный корпус, что соответствует степени защиты IP40. Либо герметичный пылезащищенный корпус, что достигается наличием резиновой прокладки, который соответствует степени защиты IP54.

Принцип работы основывается на действии импульсного реле: во время нажатия на кнопку «Стоп» происходит замыкание и отключение коммутируемого устройства. Нажатие на «Старт» приводит к размыканию контакта и прибор включается.

Структурное условное обозначение

ПКЕ 7 2 2 - 2 У2 ПКЕ – Серия кнопочных постов управления.

7 – Исполнение по эксплуатационному назначению: 1, 6 - для встройки в специальную нишу; 2, 7 - для пристройки к ровной поверхности.

2 – Исполнение степени защиты: 1 - IP40; 2 - IP54.

2 – Материал корпуса: 2 - пластмасса.

2 – Количество управляющих элементов (толкателей).

У2 – Климатическое исполнение и категория размещения.

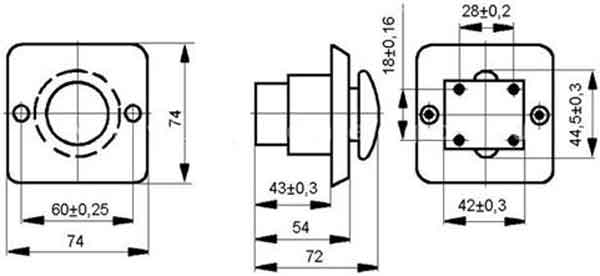

Рис.1 Габаритные размеры поста управления кнопочный ПКЕ 112-1
