Подвес скользящий кабельный ПСК 10-20 У1

Подвес скользящего крепления ПСК 10-20У1 предназначен для прокладки силовых кабелей сечением от 16 мм2 до 240 мм2 и напряжением до 1000 В на несущих стальных тросах.

Конструкция и принцип действия

Подвесы ПСК У1 перемещаются по натянутому тросу или струне за счет стального сваренного кольца, к кольцу через промежуточную серьгу крепится кабельный зажим для кабеля диаметром от 10 до 20 мм. Кабельный зажим снабжен резиновой прокладкой кабеля, проволочное коромысло нужно для того, чтобы кабель не перегибался свышедопустимого радиуса.

Применение резиновой накладки коромысла предотвращает повреждение изоляции, и продлевает срок службы кабельной подвески.

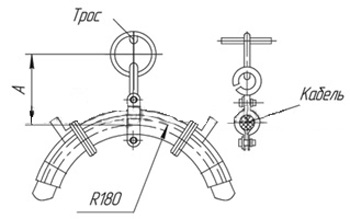

Рис.1 Размеры подвеса скользящего кабельного ПСК 10-20 У1
