Пилотная горелка ЗГ-Д-ОВ серия 1443-130

Пилотные (запальные) горелки ЗГ-Д-ОВ серия 1443-130 предназначены для розжига пламени основных горелок котлов, печей и иных горелочных устройств бытового энергетического оборудования.

Констукция

Горелки в сборе 2 факела, без электрода розжига, инжектор 0,41 мм (100-001), подсоединение газа 6 мм, имеет отверстие для подсоединения миливольтового генератора. Аналог SIT 0190-604.

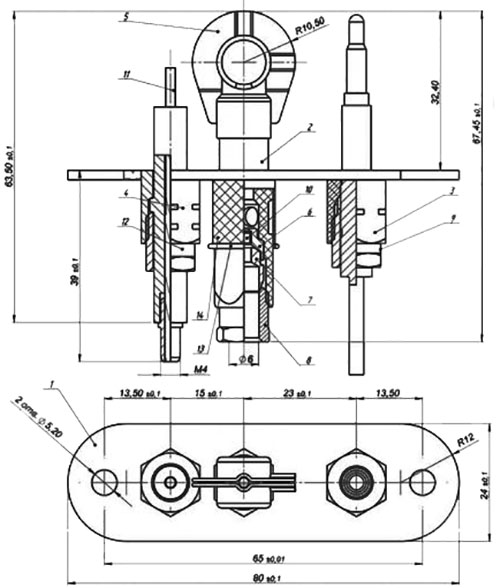

Рис.1. Габаритный чертеж горелки ЗГ-Д-ОВ серия 1443-130, где:

1. фланец,
2. втулка сопла,
3. втулка минивольтового генератора,
4. втулка электрода,
5. эжектор,
6. корпус сопла,
7. конус,
8. гайка сопла,
9. сопло ⌀0,41,
10. электрод,
11. гайка электрода,
12. кольцо,
13. фильтр,
14. кольцо.
