Переключатели модульные ПКн61, ПКн81
Переключатели ПКн61, ПКн81 предназначены для коммутации электрических цепей постоянного и переменного (частотой до 30 МГц) токов, для печатного и объемного монтажа.
Выпускаемые модификации:
- ПКн61, ПКн61Ш – модульные кнопочные переключатели;
- ПКн81 – кнопочные переключатели со световой индикацией;
- ПКн61С – клавишные переключатели.

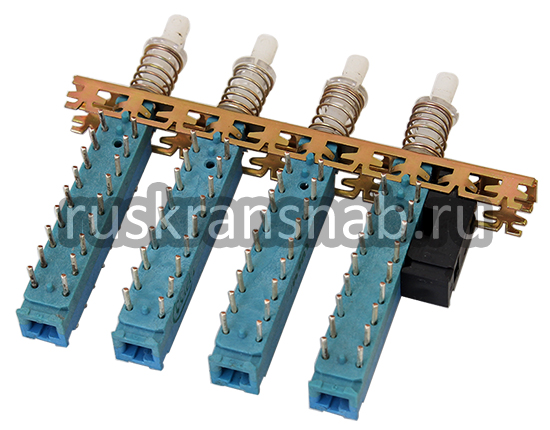

Рис. 1. Общий вид переключателя модульного ПКн61
|
Параметр |
Значение |
||
|
Ток: |
для ПКн61 с серебряным покрытием контактов |
от 1·10-3 до 1 А |
|
|
для ПКн61 с золотым покрытием контактов |
от 1·10-6 до 0,1 А |
||
|
для ПКн81 с серебряным покрытием контактов |
от 1·10-4 до 0,1 А |
||
|
Напряжение: |
для ПКн61 с серебряным покрытием контактов |
от 0,1 до 250 В |
|
|
для ПКн61 с золотым покрытием контактов |
для постоянного тока |
от 1·10-4 до 36 В |
|
|
для переменного тока |
от 1·10-6 до 36 В |
||
|
для ПКн81 с серебряным покрытием контактов |
от 5·10-2 до 60 В |
||
|
Сопротивление контакта, не более |
25 мОм |
||
|
Сопротивление изоляции, не менее |
1000 МОм |
||
|
Электрическая прочность изоляции |
550 В (эфф) |
||
|
Ёмкость между соседними выводами |
1,5 пФ |
||
|
Усилие переключения, не более: |
для 2 контактного модуля |
4,5 Н (0,45 кгс) |
|
|
для 4 контактного модуля |
5,7 Н (0,57 кгс) |
||
|
для 6, 8 контактных модулей |
10 Н (1 кгс) |
||
|
Число циклов переключений в зависимости от электрических режимов, климатических условий и механизма фиксации |
от 800 до 150 000 |
||
|
Наработка |
10 000 ч |
||
|
Срок сохраняемости |
5 лет |
||

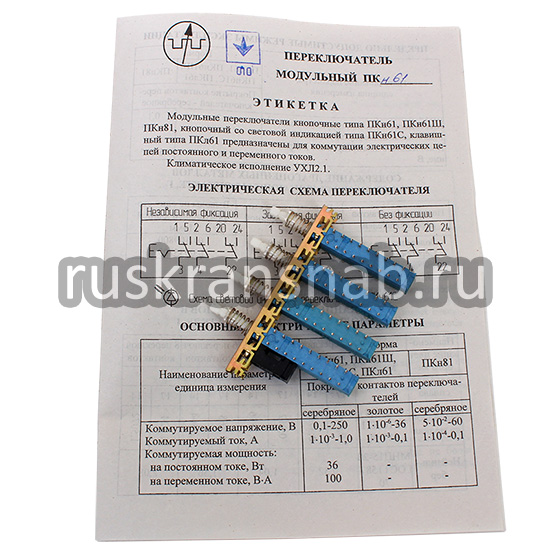

Рис. 2. Этикетка переключателя модульного кнопочного ПКн61
Обозначение для заказа
Переключатель ПКн61(81)Н(З,Б)1(2)-1(2-8)-1(2-6)-7,5(10; 12,5; 15; 22,5)-2(4,6,8)-б(ч, к)1(2-8) АГ0.360.306 ТУ, где:
- П - переключатель;
- Кн - кнопочный;
- 61 (81) - порядковый номер разработки;
- Н (З, Б) - обозначение фиксации:
- Н - независимая;
- З - зависимая;
- Б - без фиксации.
- 1 (2) - обозначение покрытий контактов:
- 1 - золото;
- 2 - серебро.
- 1 (2 - 8) - количество модулей;
- 1 (2 - 6) - исполнение по выводам;
|
Исполнение |
Расположение выводов |
Монтаж |
|
1 |
на 2 стороны |
печатный |
|
2 |
на 1 сторону |
|
|
3 |
на 2 стороны |
объемный |
|
4 |
на 1 сторону |
|
|
5 |
на 2 стороны перпендикулярно корпусу |
|
|
6 |
на 1 сторону перпендикулярно корпусу |
- 7,5 (10; 12,5; 15; 22,5) - шаг по модулям в мм;
- 2 (4, 6, 8) - количество переключающих контактов;
- б (ч, к) 1 (2 - 8) - обозначение цвета кнопок и их количество:
- б - белый;
- ч - черный;
- к - красный.
- АГ0.360.306 ТУ - обозначение технических условий;
- Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.
