Переключатели БТП
Бесконтактный торцевые переключатели БТП разработаны для коммутации цепей управления при помощи бесконтактных логических элементов или реле. Коммутация осуществляется под воздействием управляющего элемента (материал элемента – конструкционная сталь) или контролируемой детали (ферромагнитный материал). При этом непосредственный контакт отсутствует.
Условия эксплуатации
Переключатели БТП выпускаются для районов с умеренным и тропическим климатом, климатическое исполнение У и Т соответственно. Категория размещения 3.
- Максимально допустимая высота над уровнем моря: 2000м4
- Допустимая рабочая температура: -25…+70°С;
- Влажность окружающего воздуха: при температуре +25°С – 98%, при температуре +20°С – 80%.
- Рабочее положение в пространстве: произвольное;
- В зоне работы переключателей не должны присутствовать агрессивные газы и пары, в концентрация снижающих работоспособность оборудования.
Технические характеристики
|
Наименование параметра |
Значение |
|
Режим работы (ПВ), % |
100 |
|
Номинальное напряжение, В |
24 |
|
Вид тока питающей сети |
Постоянный |
|
Возможные колебания напряжения, Ин |
0,85 – 1,25 |
|
Ток холостого хода, мА |
20 |
|
Дифференциал хода, мм |
0,07 – 1 |
|
Расстояние воздействия, мм не более |
0,1 |
|
Воспроизводимость расстояния воздействия, мм не более |
0,1 |
|
Коммутационная операция |
|
|
БТП-102 |
Размыкание |
|
БТП-101 |
Замыкание |
|
Размеры номинальные поверхности управляющего элемента, мм |
24х24 |
|
Толщина управляющего элемента, мм не менее |
1 |
|
Длина исходящих проводов, м |
1±0,005 |
|
Резьба крепежная |
М24х1,5 |
Характеристики различных маркировок
|
Маркировка выключателя |
Диапазон чувствительности, мм (±10%) |
Диаметр корпуса, мм |
Структура выхода |
Напряжение питания, В (ток постоянный) |
Частота срабатывания максимальная, Гц |
|
БТП-102-24 |
7 |
24 |
p-n-p |
24±2,4 |
100 |
|
БТП-101-24 |

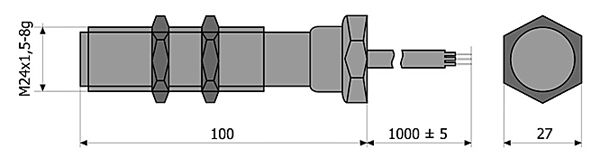

Рис. 1. Габаритные размеры
Устройство и принцип действия датчика
Бесконтактные переключатели БТП имеют стальной хромированный корпус, стеклотекстолитовую плату, на которой размещены резисторы, конденсаторы и полупроводниковые приборы. На торце платы расположена ферритовая чаша, оснащенная катушками индуктивности. Данная чаша и является чувствительным элементом переключателя.
