Переключатель ПКУ3

Универсальные кулачковые переключатели серии ПКУ3 применяются для установки как коммутационные аппараты в электроцепях постоянного тока (напряжение 24В и 220В) и переменного тока (напряжение 24-500В, частота 50, 60, 400Гц).

Область применения переключателя

Данные кулачковые переключатели применяются на морских судах транспортного и промышленного назначения, речных судах и судах смешанного плавания, в качестве комплектующих для машин безрельсового и напольного электротранспорта, в сельскохозяйственном производстве.

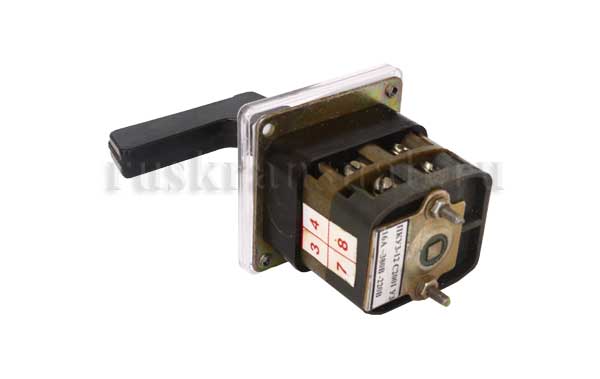

Рис. 1. Переключатель ПКУ3 вид сбоку

Технические характеристики

В зоне работы переключателей ПКУ3 не должно быть пыли, агрессивных газов и паров в концентрациях разрушающих металл

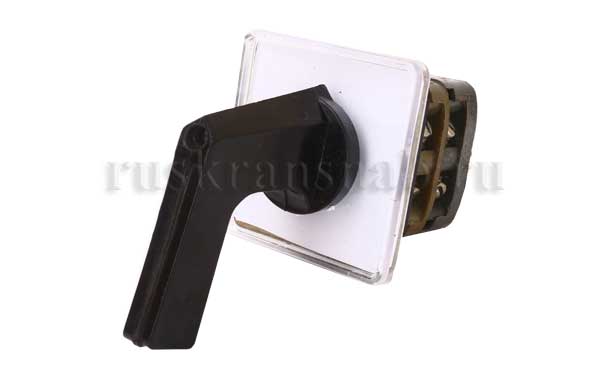

Рис. 2. Общий вид переключателя

Структура условного обозначения

1. Наименование оборудования: переключатель кулачковый универсальный;
2. Типоразмер;
3. Присутствие в конструкции специального устройства: 2 – специальное устройство с ключ-рукояткой, 1 – специальное устройство с запирающим устройством, «-» - специального устройства нет;
4. Обозначение степени защиты согласно ГОСТ 14255-69: 1 -    IP00 (исполнение переключателя, открытое), IP30 (исполнение, защищенное по фланцу), IP30 (переключатель в оболочке), IP54 (брызгозащитное исполнение), IP65 (исполнение водозащитное по фланцу);
5. Обозначение способа установки: 1 – крепление скобой передней за панелью; 2 – передней скобой с фланцем фронтальным за передней панелью, 4 – крепление фронтальным фланцем за панелью, 6 – расположение внутри шкафов на панели, 8 –крепление за оболочку на стенах;
6. Обозначение способа фиксации;
7. Номер электрической схемы;
8. Климатическое исполнение и категория размещения;
9. Модернизированное исполнение;
10. Класс износостойкости.
