Переключатель ПКн-157
Переключатель кнопочный ПКн-157 В АГ0.360.075 ТУ предназначен для коммутации цепей постоянного тока РЭА (для печатного монтажа), на одно замыкание, без фиксации; с подсветкой и без подсветки клавиши. Клавиши - прозрачные и чёрные. Код приёмки - «7».
Варианты исполнения
Варианты исполнения кнопок ПКн157 в зависимости от вида приёмки:
- отдел технического контроля - ПКн157 ОТК;
- особо стойкие (особо стабильные) - ОСПКн157, ПКн157 ОС;
- приемка заказчика - ПКн157 ПЗ;
- военная приемка - ПКн157 ВП.
| Параметр | Значение |
| I min = 1x10-6 | |
| I max = 0,1 | |
| U min = 1x10-4 | |
| U max = 36 | |
| Максимальная коммутируемая мощность, Вт | 3,6 |
| Масса, г, не более | 4,5 |
| Допустимое количество переключений | 1000000 |
| сопротивление электрического контакта между выводами, Ом | 0,1 |
| электрическая прочность изоляции между: выводами; выводами и корпусом, кВ эфф., не менее | 3,5 |
| сопротивление изоляции между выводами и корпусом, МОм | 1000 |
| минимальная наработка, ч | 50000 |
| 95% срок сохраняемости, лет | 25 |

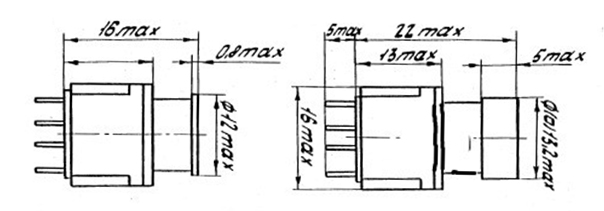

Рис.1 Габаритные размеры переключателей ПКн-157
