Переключатель ПЕ 212
Переключатель ПЕ 212 коммутируют цепи сигнализации, питания и управления с напряжением постоянного тока до 440В и переменного тока до 660В, силой тока до 10А. Контактная группа переключателей может состоять из 1, 2, 3, 4-х замыкающих и из 1-го или 2-х размыкающих контактов в различном сочетании.
Переключения производятся на два или три положения посредством рукоятки или ключа. Крепятся переключатели путем фиксации в отверстии на панели при помощи резьбового соединения. Присоединение проводников – под винт. Переключатели применяются на различном оборудовании, в т.ч. химическом.
Контактные элементы имеют не связанные между собой замыкающие и размыкающие контакты с двойным разрывом цепи. При перемещении траверсы — в результате переключения — происходит замыкание или размыкание контактов.
Крепление между фланцем и корпусом обеспечивается путем защёлкивания “замка защелки”.
Область применения
Переключатели используются в пультах управления и электрощитовых шкафах подвижных и стационарных электроустановок в промышленном оборудовании и на объектах электроэнергетики.
| Тип привода | с замком и ключом | ||
| Исполнение | исп.1 | исп.2 | исп.3 |
| Тип контактов | 4з | 3з+1р | 2з+2р |
| Номинальный рабочий ток | 10 | ||
| Номинальное напряжение | 220 В (DC) | ||
| 500 В (AC), 50/60 Гц | |||
| Номинальное напряжение по изоляции | 660 В | ||
| Относительная продолжительность включений (ПВ) | 40-60 % | ||
| Механическая износостойкость | 1000000 циклов ВО | ||
| Коммутационная износостойкость | 1000000 циклов ВО | ||
| Степень защиты | IP40 | ||
| Сечение присоединяемых проводов |
до 2,5 мм2 |
||
| Температура окружающей среды | от -40 °C до +40 °C | ||
Условия эксплуатации
- Температура окружающего воздуха от –40°С до +53°С;
- Относительная влажность окружающей среды не более 90% при температуре 20°С и неболее 50% при температуре 40°С;
- Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, ухудшающих параметры выключателей;
- Высота над уровнем моря не более 2000 м;
- Вибрационные нагрузки – частота …60Hz при ускорении 2g

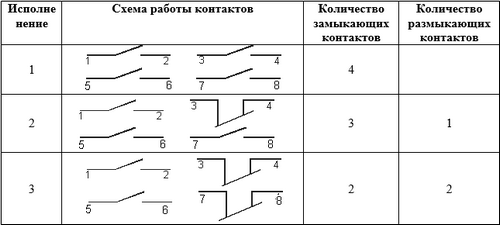

Рис.1 Схемы переключателя ПЕ 212

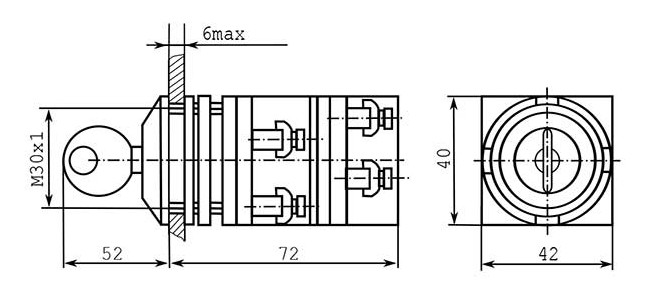

Рис.2 Схема габаритных размеров переключателя ПЕ 212
