Переключатель ПЕ 201

Переключатель ПЕ 201 коммутируют цепи сигнализации, питания и управления с напряжением постоянного тока до 440В и переменного тока до 660В, силой тока до 10А. Контактная группа переключателей может состоять из 1, 2, 3, 4-х замыкающих и из 1-го или 2-х размыкающих контактов в различном сочетании.

Переключения производятся на два или три положения посредством рукоятки или ключа. Крепятся переключатели путем фиксации в отверстии на панели при помощи резьбового соединения. Присоединение проводников – под винт.

Условия эксплуатации

• Температура окружающего воздуха от –40°С до +53°С;
• Относительная влажность окружающей среды не более 90% при температуре 20°С и не более 50% при температуре 40°С;
• Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, ухудшающих параметры выключателей;
• Высота над уровнем моря не более 2000 м;
• Вибрационные нагрузки – частота …60Hz при ускорении 2g

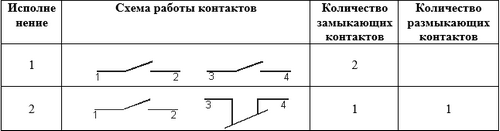

Рис.1 Схемы переключателя ПЕ 201

Область применения

Переключатели щитовые применяются на различном оборудовании, в т.ч. химическом.

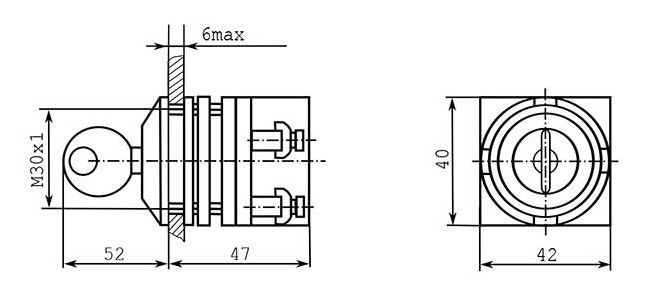

Рис.2 Схема габаритных размеров переключателя ПЕ 201
