Переключатель ПЕ 191

Переключатель ПЕ 191 коммутируют цепи сигнализации, питания и управления с напряжением постоянного тока до 440В и переменного тока до 660В, силой тока до 10А. Контактная группа переключателей может состоять из 1, 2, 3, 4-х замыкающих и из 1-го или 2-х размыкающих контактов в различном сочетании.

Переключения производятся на два или три положения посредством рукоятки или ключа. Крепятся переключатели путем фиксации в отверстии на панели при помощи резьбового соединения. Присоединение проводников – под винт.

Структура условного обозначения

Структура условного обозначения ПЕ ХХХХХХ исп. XX:

• ПЕ - обозначение серии переключателя;
• XX - вид привода: 01; 02; 03; 06; 07; 08; 17; 18; 19; 20; 21; 22;
• X - число контактных элементов: 1; 2;
• X - наличие буквы "X" - химостойкое исполнение;
• XX - климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ2, Т2, У2, УХЛ3, У3, Т3;
• X - комбинация контактов;1; 2; 3;
• X - материал фронтального кольца: П - пластмасса, С - сталь.

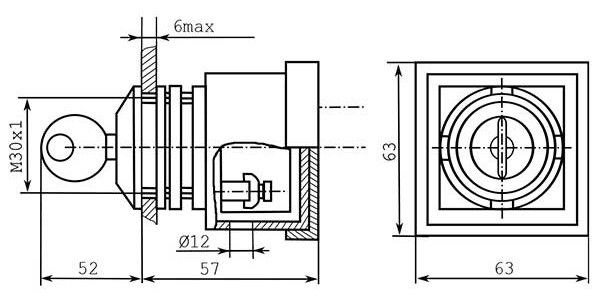

Рис.1 Схема габаритных размеров переключателя ПЕ 191

Условия эксплуатации

• Температура окружающего воздуха от –40°С до +53°С;
• Относительная влажность окружающей среды не более 90% при температуре 20°С и неболее 50% при температуре 40°С;
• Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, ухудшающих параметры выключателей;
• Высота над уровнем моря не более 2000 м;
• Вибрационные нагрузки – частота …60Hz при ускорении 2g

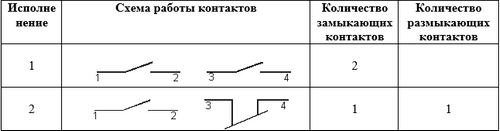

Рис.2  Схемы переключателя ПЕ 191
