Переключатель ПЕ 182

Переключатель ПЕ 182 предназначен для коммутации электрических цепей переменного тока частотой 50 Гц напряжением до 500В и постоянного тока напряжением до 220В.

Область применения

Переключатели используются в пультах управления и электрощитовых шкафах подвижных и стационарных электроустановок в промышленном оборудовании и на объектах электроэнергетики.

Структура условного обозначения

ПЕ ХХХХХХ исп. XX:

• ПЕ — обозначение серии;
• XX — вид привода: 01; 02; 03; 06; 07; 08; 17; 18; 19; 20; 21; 22;
• X — число контактных элементов: 1; 2;
• X — наличие буквы «X» — химостойкое исполнение;
• XX — климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ2, Т2, У2, УХЛ3, У3, Т3;
• X — комбинация контактов;1; 2; 3;
• X — материал фронтального кольца: П — пластмасса, С — сталь.

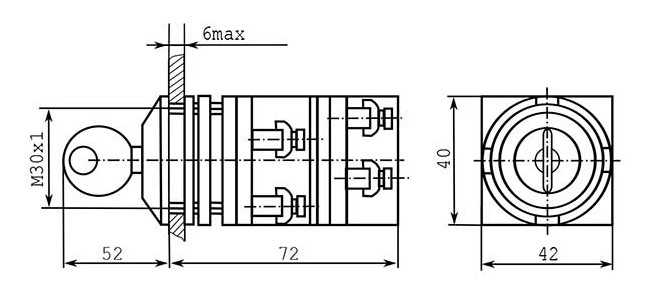

Рис.1 Схема габаритных размеров переключателя ПЕ 182

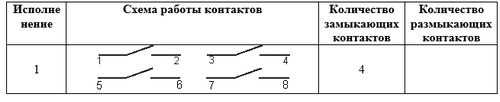

Рис.2  Схемы переключателя ПЕ 182
