Переключатель ПЕ 081

Артикул:

507

Обозначение:

ПЕ 081

Производитель:

КПЭМЗ

Документация:

pasport-perekluchatelya_pe_9.pdf

Цена по-запросу

Доставка по России и странам ЕАЭС

Варианты оплаты

В наличии

В корзину

Переключатель ПЕ 081 предназначен для коммутации электрических цепей переменного тока частотой 50 Гц напряжением до 500В и постоянного тока напряжением до 220В.

Технические характеристики
Наименование	Значения
Максимальное напряжение
перем. тока	660 В
пост. тока	440 В
Сила тока	0,05 - 10 А
Номинальная частота сети переменного тока	50 Гц и 60 Гц
Степень защиты	IP 40, IP54

Область применения

Переключатели используются в пультах управления и электрощитовых шкафах подвижных и стационарных электроустановок в промышленном оборудовании и на объектах электроэнергетики.

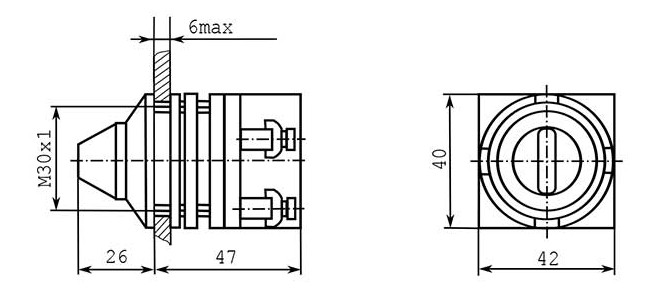

Схема габаритных размеров переключателя ПЕ 081

Рис.1 Схема габаритных размеров переключателя ПЕ 081

Технические данные
Род тока	Параметры нагрузки
Переменный частоты 50 и 60 Гц	Ном. раб. напр	24 В	48 В	110 В	220 В	380 В	660 В
Переменный частоты 50 и 60 Гц	Ном. раб. ток	9 А	8 А	6 А	4 А	2,5 А	1 А
Постоянный	Ном. раб. напр	24 В	48 В	110 В	220 В	440 В
Постоянный	Ном. раб. ток	2 А	1,6 А	0,6 А	0,3 А	0,1 А

Схемы переключателя ПЕ 081

Рис.2 Схемы переключателя ПЕ 081

Структура условного обозначения

Структура условного обозначения ПЕ ХХХХХХ исп. XX:

ПЕ - обозначение серии переключателя;
XX - вид привода: 01; 02; 03; 06; 07; 08; 17; 18; 19; 20; 21; 22;
X - число контактных элементов: 1; 2;
X - наличие буквы "X" - химостойкое исполнение;
XX - климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ2, Т2, У2, УХЛ3, У3, Т3;
X - комбинация контактов;1; 2; 3;
X - материал фронтального кольца: П - пластмасса, С - сталь.
