Переключатель ПЕ 062

Переключатель ПЕ 062 предназначен для коммутации электрических цепей переменного тока частотой 50 Гц напряжением до 500В и постоянного тока напряжением до 220В.

Область применения

Переключатели щитовыеприменяются на различном оборудовании, в т.ч. химическом.

Условия эксплуатации

• Температура окружающего воздуха от –40°С до +53°С;
• Относительная влажность окружающей среды не более 90% при температуре 20°С и неболее 50% при температуре 40°С;
• Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, ухудшающихпараметры выключателей;
• Высота над уровнем моря не более 2000 м;
• Вибрационные нагрузки – частота …60 Hz при ускорении 2 g

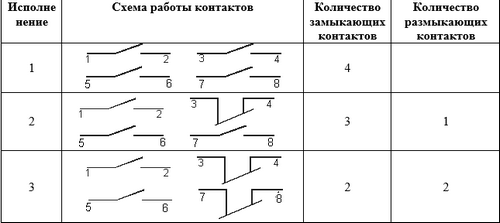

Рис.1 Схемы переключателя ПЕ 062

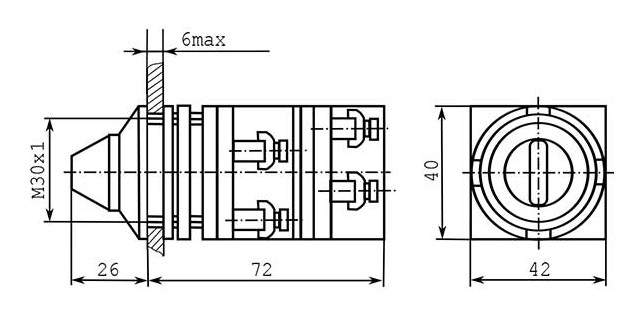

Рис.2  Схема габаритных размеров переключателя ПЕ 062
